تمثل الإدارة الحرارية الصناعية الحديثة تحديًا هندسيًا معقدًا للغاية. يجب أن تعمل المنشآت باستمرار على الموازنة بين لوائح الطاقة الدولية الصارمة والطلب الذي لا هوادة فيه على التبريد عالي الضغط الثابت. يتطلب تحقيق هذا التوازن الدقيق معدات دقيقة قادرة على دفع كميات هائلة من الهواء عبر مسارات مقيدة للغاية. توفر تقنية التبديل الإلكتروني (EC) حلاً مقنعًا حقًا لهذه المعضلة بالتحديد. في حين أن هذه المحركات المتقدمة تقدم نفقات رأسمالية أولية أعلى بشكل ملحوظ من المحركات الحثية التقليدية التي تعمل بالتيار المتردد، فإن دقتها التشغيلية وتوفيرها الكبير للطاقة تتطلب تحولًا أساسيًا في التفكير في مجال الشراء. إن مكاسب الكفاءة وتحسينات الموثوقية على المدى الطويل تفوق بكثير اللدغة المالية الأولية. هدفنا الأساسي هو تزويد مديري المشتريات والمهندسين الرئيسيين بإطار عمل شامل قائم على الأدلة. باتباع هذا الدليل، سوف تتعلم بالضبط كيفية تقييم الحقوق ووضع قائمة مختصرة لها ودمجها مراوح الطرد المركزي من EC دون المبالغة في تحديد المعدات أو المخاطرة بعدم توافق النظام باهظ الثمن في المستقبل.
حدد بإيجاز سبب حاجة مشروع التبريد الصناعي على وجه التحديد إلى تدفق هواء بالطرد المركزي عبر النماذج المحورية القياسية. تقوم المراوح المحورية بتحريك كميات كبيرة من الهواء الحر ولكنها تفشل فشلاً ذريعًا في مواجهة المقاومة. تتميز الإعدادات الصناعية عادةً بمجاري هواء مقيدة للغاية، أو بنوك ترشيح HEPA كثيفة، أو رفوف خوادم إلكترونية معبأة بإحكام. تخلق هذه الحواجز المادية مقاومة هائلة للنظام. تتفوق دافعات الطرد المركزي في هذه البيئات المحددة. إنها تولد بطبيعتها الضغط الساكن العالي المطلوب لدفع الهواء عبر العوائق المادية العنيدة.

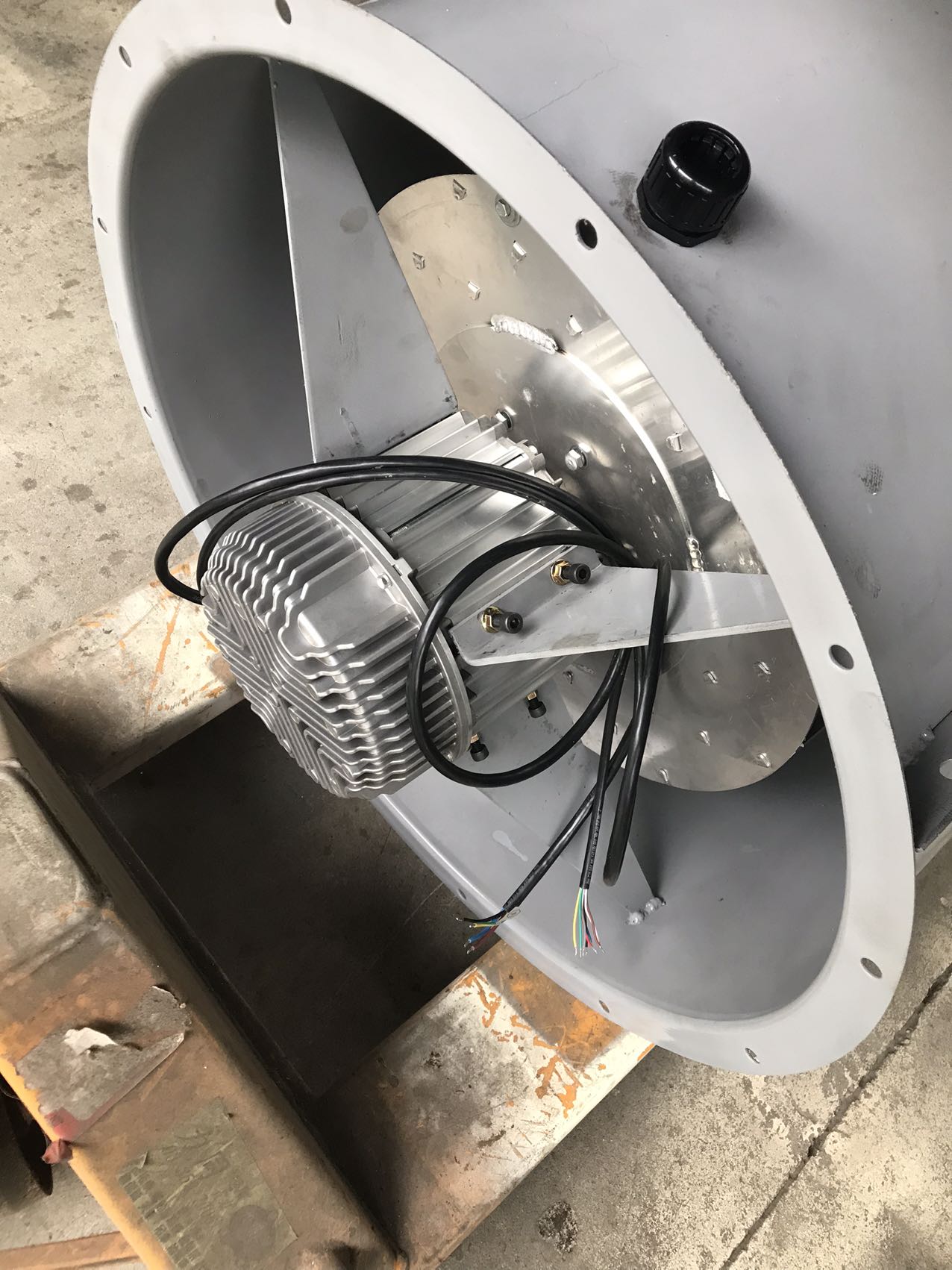

تخلص من زغب التسويق عند تقييم ترقيات المعدات. يجب أن نركز بشكل صارم على الفوائد الهندسية التي يمكن التحقق منها. تتجلى ميزة EC الحقيقية في العديد من تطبيقات العالم الحقيقي. إنها توفر تحكمًا مثاليًا في السرعة دون الحاجة إلى أجهزة خارجية. إنها تلغي تمامًا الحاجة إلى محركات الأقراص ذات التردد المتغير (VFDs) الضخمة والمكلفة والتي تزيد من تعقيد اللوحات الكهربائية. علاوة على ذلك، فإن تصميمات المحرك الدوار الخارجي تدمج المحرك مباشرة داخل محور المكره. يؤدي هذا إلى إنشاء مساحة تركيب أصغر بكثير، مما يوفر مساحة ميكانيكية حرجة.
يبدو النجاح مختلفًا تمامًا عبر الأقسام الداخلية. يجب علينا مواءمة أهداف المشتريات بشكل فعال مع المتطلبات الهندسية. حدد كيف يبدو الاختيار الناجح فعليًا قبل صياغة أمر الشراء. ويعني ذلك تحقيق مقاييس الامتثال الأوروبية الصارمة لـ ErP من أجل الاستدامة. وهو ينطوي على تحقيق عائد على الاستثمار في أقل من ثلاث سنوات من خلال تخفيضات قابلة للقياس في الطاقة. وأخيرًا، يتطلب الأمر الحفاظ على تكرار N+1 المطلق لحماية البنية التحتية الحيوية أثناء فترات الصيانة غير المخطط لها.
يجب على المهندسين بالتأكيد رسم مقاومة النظام مقابل منحنى المروحة المنشور من قبل الشركة المصنعة. يتصرف تدفق الهواء بشكل غير متوقع عندما يتم دفعه عبر مساحات ميكانيكية ضيقة. لا يمكنك ببساطة تخمين المقاومة الديناميكية الهوائية. هناك خطأ شائع ومكلف جدًا يتضمن اختيار وحدة تعتمد فقط على تصنيف CFM الخاص بها للهواء الحر. يتجاهل هذا النهج البطيء المعاوقة الواقعية تمامًا.
يجب عليك تحديد نقطة التشغيل الدقيقة CFM. قم بحساب انخفاض الضغط الدقيق عبر جميع المرشحات وملفات التبريد وفتحات التهوية. إن رسم منحنى المعاوقة مقابل منحنى الأداء يكشف عن نقطة التشغيل الحقيقية. يضمن هذا التحقق الرياضي أن الوحدة التي اخترتها تحرك فعليًا حجم الهواء المطلوب عند التشغيل تحت حمل ثقيل.

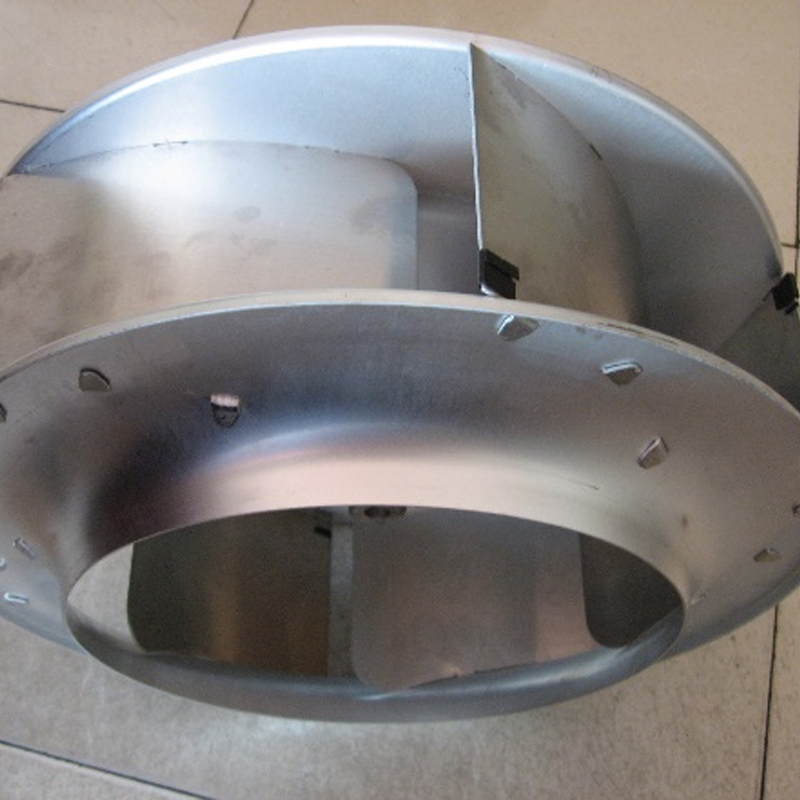

تعمل خيارات تصميم المكره على تغيير خصائص الأداء الديناميكي الهوائي بشكل جذري. يجب عليك تحديد هندسة الشفرة المناسبة لتطبيقك المحدد.
البيئات الصناعية تعاقب المعدات الميكانيكية بشكل روتيني. يجب عليك معالجة تقييمات حماية الدخول (IP) المطلوبة بدقة. قد تحتاج غرفة الأبحاث القياسية فقط إلى حماية IP54 ضد الغبار الخفيف. ومع ذلك، تتطلب منشأة غسيل تجهيز الأغذية تصنيفات IP68 للحصول على أقصى قدر من مقاومة الغبار والرطوبة ذات الضغط العالي.
قم بتسليط الضوء على الأهمية الحاسمة للتحقق من الحدود الدقيقة لدرجة حرارة التشغيل. تعمل الأجهزة الصناعية ذات الحرارة العالية على تحلل محامل المحرك الداخلية بسرعة. تضمن التصنيفات الحرارية المناسبة أقصى عمر للمحمل وتمنع حدوث أعطال كارثية في منتصف الدورة. غالبًا ما تفشل التصاميم التجارية القياسية بشكل مذهل عندما تتجاوز درجات الحرارة المحيطة 60 درجة مئوية. حدد دائمًا التفاوتات الحرارية من الدرجة الصناعية.
لتقييم الأثر المالي على المدى الطويل بشكل صحيح، يجب علينا مقارنة محركات التيار المتردد القياسية بشكل منهجي مع بدائل EC الحديثة. قم بتوفير الإطار من خلال نمذجة استخدام الطاقة عند الأحمال الجزئية النموذجية. تعمل محركات EC بكفاءة كهربائية أعلى بكثير وبسرعات منخفضة. يهدر محرك التيار المتردد الأقدم كميات هائلة من الطاقة عندما يتم خنقه بشكل مصطنع بواسطة المخمدات الميكانيكية.
على العكس من ذلك، تدور وحدات EC ببساطة بشكل أبطأ عبر أوامر البرامج، ولا تستهلك سوى جزء صغير من الطاقة. تثبت هذه النمذجة الدقيقة الجدوى المالية لسعر الشراء الأولي المتميز. على مدى دورة حياة قياسية مدتها خمس إلى عشر سنوات، عوض توفير الطاقة المتراكم بشكل كبير النفقات الرأسمالية الأولية.
يعمل الامتثال التنظيمي كبوابة صارمة وغير قابلة للتفاوض. قم بتفصيل الضرورة المطلقة للتحقق من توجيهات ErP (المنتجات المرتبطة بالطاقة) الأوروبية. تأكد من الامتثال الصارم لـ RoHS لتجنب المواد الخطرة في سلسلة التوريد الخاصة بك. يجب عليك أيضًا أن تطلب شهادات UL/CE صالحة لجميع المكونات الواردة. يساعد استيفاء هذه المعايير العالمية على تحصين تركيبتك بشكل مثالي في المستقبل ضد قوانين الطاقة سريعة التطور.
تؤثر حقائق الصيانة بشكل كبير على الميزانيات التشغيلية طويلة المدى. تتطلب المراوح التقليدية التي تعمل بالحزام شدًا ميكانيكيًا متكررًا واستبدال الحزام. تتعرض أجهزة تكييف الهواء القياسية في كثير من الأحيان لتآكل فرشاة الكربون. تعمل تقنية EC على التخلص من نقاط الفشل الميكانيكي الفيزيائي تمامًا. يمكنك ترجمة هذه الحقائق الهندسية الصعبة إلى وفورات في تكاليف العمالة يمكن قياسها بدرجة كبيرة. يقضي الفنيون وقتًا أقل بكثير في خدمة معدات السقف التي يتعذر الوصول إليها.
اختيار الابتدائي المثالي تتطلب مروحة التبريد الصناعية اهتمامًا صارمًا بالقيود المكانية الفريدة. تتطلب وحدات التدفئة والتهوية وتكييف الهواء (HVAC) كبيرة الحجم ووحدات معالجة الهواء (AHUs) تكوينات محددة للغاية. غالبًا ما تكون صفائف المروحة أو جدران المروحة بمثابة طريقة التبريد الأساسية هنا. أنها توفر تكرارًا مدمجًا ممتازًا. إذا تعطل أحد المحركات، فإن النظام الآلي يأمر المحركات الأخرى بزيادة السرعة للتعويض. يعمل هذا النهج الحديث أيضًا على تحسين المساحة الداخلية بشكل مثالي عن طريق استبدال منفاخ ضخم وثقيل بعدة وحدات أصغر حجمًا وعالية الكفاءة.
يتطلب التبريد المعياري استراتيجيات حرارية محلية للغاية. في بعض الأحيان، لا يكون من المنطقي على الإطلاق تصميم تركيب ميكانيكي دائم. نشر أ تصبح مروحة الطرد المركزي المحمولة EC الخيار الأمثل في هذه السيناريوهات سريعة التغير. يمكنك نشرها بفعالية في مناطق التصنيع المؤقتة. إنهم يعملون ببراعة لحل النقاط الساخنة الكثيفة في غرفة الخادم على الفور. كما تستفيد محطات الاختبار المتنقلة وغرف قياس قوة ديناميكيات السيارات بشكل كبير من عامل الشكل عالي المرونة هذا.
يجب علينا أيضًا أن نفكر بعناية في التنميط الصوتي. ندرك أنه على الرغم من أن محركات EC تحقق كفاءة كهربائية لا تصدق، إلا أنها يمكن أن تنتج أحيانًا ضوضاء نغمية عند عدد دورات محددة في الدقيقة. تولد بعض سرعات المحرك ترددات صوتية مميزة وخارقة. تقديم المشورة للفرق الهندسية بشأن مراجعة أوراق البيانات الصوتية التفصيلية. خطط بقوة لاستراتيجيات التوهين السليمة إذا قمت بنشر هذه الأنظمة بالقرب من مساحات العمل البشرية المأهولة. يؤدي تركيب فتحات صوتية أو محير داخلي أو كاتمات صوت مضمنة إلى تخفيف هذه القمم النغمية المحددة بسهولة.
يفشل التثبيت الميكانيكي الذي لا تشوبه شائبة بسرعة إذا كانت عناصر التحكم الرقمية غير متطابقة. تشكل عيوب تكامل نظام إدارة المباني (BMS) خطرًا تشغيليًا كبيرًا. معالجة الخطر الحقيقي للغاية المتمثل في عدم توافق البروتوكول. قم بتفصيل كيفية تحديد المراوح باستخدام المدخلات الأصلية التي تتوافق مع البنية التحتية الرقمية الموجودة لديك. ويعني هذا عادةً اختيار الوحدات المجهزة بإشارات Modbus RTU أو PWM الأصلية أو المدخلات التناظرية القياسية 0-10 فولت. لا تفترض أبدًا توافقًا عالميًا للتوصيل والتشغيل خارج الصندوق.
تتطلب البنية التحتية الكهربائية تدقيقًا هندسيًا متساويًا. تحتوي مراوح EC على إلكترونيات مدمجة داخليًا، على عكس محركات التيار المتردد الغبية. لاحظ الحاجة الصارمة للتحقق من حدود التشوه التوافقي داخل شبكة منشأتك. يؤدي تشغيل العديد من مراوح EC الكبيرة على نفس الشبكة الكهربائية بشكل متكرر إلى توليد ردود فعل توافقية. تسليط الضوء على الضرورة المطلقة لتثبيت مرشحات الخط المناسبة. تعمل المرشحات التوافقية النشطة على حماية معدات التصنيع المجاورة الحساسة من الضوضاء الكهربائية المزعجة.
تؤثر موثوقية سلسلة التوريد بشكل مباشر على الجداول الزمنية لنشر المشروع. انصح المشترين بإجراء تقييم شامل لاستقرار مخزون الشركة المصنعة في وقت مبكر من عملية تحديد المصادر. اطرح أسئلة تفصيلية حول مدى توفر الاستبدال. يجب عليك أيضًا تقييم سهولة الحصول على الأقواس القياسية وحوامل الخدمة الشاقة. تتسبب فترات الانتظار الطويلة للأجزاء ذات الملكية العالية في حدوث تأخيرات تشغيلية شديدة أثناء الانقطاعات الميكانيكية غير المخطط لها. حافظ على تصميماتك موحدة قدر الإمكان رياضيًا.
يمكننا تلخيص عملية الاختيار المعقدة في تسلسل تصفية منطقي للغاية. فيما يلي مصفوفة قرارات عملية لتوجيه فريق المشتريات الداخلي لديك.
| مرحلة التقييم | الإجراء الأساسي | الهدف النهائي |
|---|---|---|
| 1. مقاومة النظام | ارسم المعاوقة الديناميكية الهوائية مباشرة مقابل منحنى أداء المروحة. | ضمان توصيل تدفق الهواء بدقة عند ضغط التشغيل المطلوب. |
| 2. قيود البصمة | قياس الجلسة المكتملة الداخلية وحدود الضميمة الخارجية. | تأكد من أن تصميم الدوار الخارجي يناسب المساحة الميكانيكية المادية. |
| 3. بروتوكول التحكم | مطابقة المدخلات الرقمية الأصلية مع نظام إدارة المباني الموجود في المنشأة. | حقق تنظيمًا سلسًا وآليًا للسرعة عبر Modbus أو 0-10 فولت. |
| 4. تحليل تكلفة دورة الحياة | نموذج استخدام الطاقة ذات التحميل الجزئي على مدى 10 سنوات. | التحقق من صحة المدخرات المالية طويلة الأجل مقارنة بوحدات التكييف القياسية. |
يتطلب فحص البائعين بيانات ثابتة يمكن التحقق منها بدلاً من كتيبات التسويق. نوصي بطلب بيانات نقطة التشغيل الدقيقة من جميع الموردين المحتملين. اطلب ملفات CAD ثلاثية الأبعاد مفصلة للغاية لإجراء النمذجة الرقمية المزدوجة المتقدمة ضمن تخطيط النظام لديك. اطلب بيانات الموثوقية التاريخية وإحصائيات متوسط الوقت بين الفشل (MTBF) قبل الانتهاء من أي أمر شراء رسمي.
خطوتك التالية الأكثر قابلية للتنفيذ تتضمن التحقق الخارجي الاحترافي. شجع القراء على التشاور مباشرة مع مهندس تطبيقات معتمد. سيقوم هؤلاء المتخصصون بالتحقق بشكل مستقل من صحة حسابات منحنى المروحة المعقدة الخاصة بك. فهي تساعد على ضمان تطابق افتراضاتك الديناميكية الهوائية مع الحقائق المادية في العالم الحقيقي.
يتطلب اختيار نظام الطرد المركزي الصحيح توازنًا استراتيجيًا للغاية. يجب عليك الموازنة بعناية بين الأداء الديناميكي الهوائي وإمكانيات التحكم الرقمي الذكي وخفض التكلفة على المدى الطويل. أعلى مواصفات الحد الأقصى لتدفق الهواء لا تعني شيئًا على الإطلاق إذا لم تتمكن المروحة من التغلب على الضغط الساكن لنظامك المحدد.
خذ الوقت اللازم لرسم منحنيات المعاوقة الديناميكية الهوائية بدقة. يضمن النهج المعتمد على البيانات بشكل كبير وجود بنية تحتية للتبريد تتسم بالمرونة والكفاءة العالية والتي تدوم بسهولة أكثر من تصميمات محركات التيار المتردد القديمة.
ج: نعم، ولكن الأمر يحتاج إلى تخطيط هندسي دقيق. يجب عليك مراعاة الاختلافات في الأبعاد بشكل نشط، حيث تتميز المحركات الدوارة الخارجية التابعة للمفوضية الأوروبية في كثير من الأحيان بعوامل شكل مميزة إلى حد كبير. بالإضافة إلى ذلك، ستقوم بإزالة أي محركات أقراص خارجية متغيرة التردد (VFDs) تمامًا نظرًا لأن محركات EC تتميز بالفعل بإلكترونيات داخلية مدمجة للتحكم الدقيق في السرعة.
ج: يمكنك مقارنة إجمالي نفقات دورة الحياة خلال فترة محددة. خذ الفرق بين تكاليف طاقة التيار المتردد السنوية وتكاليف طاقة المفوضية الأوروبية النموذجية حديثًا. قم بإضافة وفورات عمالة الصيانة المتوقعة. قم بتقسيم إجمالي تكلفة الشراء مقدمًا لوحدة EC على هذا المدخرات السنوية المجمعة للعثور على فترة الاسترداد الدقيقة بالسنوات.
ج: ليس دائما. تهيمن النماذج المنحنية للخلف بشكل مطلق على ذروة الكفاءة الكهربائية وخصائص الطاقة غير التحميل الزائد، مما يجعلها مثالية للاستخدام الصناعي المستمر للخدمة الشاقة. ومع ذلك، توفر التصميمات المنحنية للأمام حجمًا ماديًا أكثر إحكاما بكثير وملامح صوتية أقل عند سرعات منخفضة معينة، مما يتناسب تمامًا مع القيود المكانية أو الضوضاء الصارمة.
