Comparez-vous des pommes avec des oranges lors des mises à niveau CVC ? De nombreux professionnels opposent les conceptions mécaniques aux technologies automobiles. Cela crée une confusion généralisée dans le secteur de l’ingénierie. Vous devez résoudre directement cette erreur de catégorie. Un terme décrit la mécanique physique du flux d’air. L'autre définit la technologie des moteurs électriques. Les gestionnaires d'installations et les ingénieurs recherchent souvent la comparaison entre ventilateur centrifuge et ventilateur EC . Ils souhaitent généralement choisir entre les unités à moteur AC traditionnelles et les modèles modernes pour les nouvelles constructions. Nous allons clarifier cette inadéquation terminologique frustrante. Vous évaluerez les différences de performances spécifiques entre les configurations existantes et l'électronique intégrée. Au final, ce guide complet fournit un cadre opérationnel strict. Votre système CVC représente un investissement en capital massif. Faire le mauvais choix entraîne un gaspillage d’énergie et une augmentation des factures de maintenance. Notre analyse coupe le bruit du marketing. Vous comprendrez exactement à quoi servent ces composants. Nous vous aiderons à prendre des décisions d’approvisionnement fiables et basées sur des données pour votre installation.
Incompatibilité de terminologie : « Centrifuge » fait référence à la conception de la turbine (comment l'air est déplacé), tandis que « EC » fait référence au type de moteur. Vous n'êtes pas obligé de choisir entre eux ; un ventilateur centrifuge EC combine les deux technologies.
La vraie comparaison : la décision technique réelle se situe généralement entre un ventilateur centrifuge AC traditionnel (souvent entraîné par courroie ou nécessitant un VFD externe) et un ventilateur centrifuge EC à entraînement direct.
Efficacité par rapport au coût d'investissement : les ventilateurs EC offrent une efficacité énergétique supérieure de 30 % et un contrôle de vitesse variable natif, mais nécessitent une dépense d'investissement initiale (CapEx) plus élevée par rapport aux modèles AC standard.
Réalités de la maintenance : les ventilateurs EC éliminent les courroies, les poulies et les entraînements à fréquence variable (VFD) externes, réduisant ainsi les points de défaillance mécaniques mais introduisant une électronique intégrée qui nécessite des conditions de fonctionnement environnementales spécifiques.
Les professionnels du secteur abusent souvent de la terminologie de base. Vous devez comprendre la physique sous-jacente pour faire des choix éclairés. Décomposons ces deux concepts distincts.
Ce terme se concentre entièrement sur le principe aérodynamique. Il dicte la manière dont un système déplace l’air. L"air pénètre axialement dans le ventilateur. La turbine en rotation le force ensuite à sortir radialement. Cela modifie la direction du flux d’air de quatre-vingt-dix degrés. Les fabricants utilisent des turbines courbées vers l’avant, vers l’arrière ou à profil aérodynamique. Chaque conception répond à des exigences spécifiques en matière de pression statique. Fondamentalement, un ventilateur centrifuge n’est qu’une coque mécanique. Il a besoin d’une source d’énergie pour tourner. Vous pouvez l"alimenter à l"aide de moteurs AC, DC ou EC. La conception mécanique reste indépendante de la source électrique.
Ce terme décrit un principe électromécanique. EC signifie Electronically Commutated. Il représente une technologie moteur avancée. Un moteur EC est essentiellement un moteur à courant continu sans balais. Cependant, il inclut l’électronique embarquée. Ces composants électroniques convertissent le courant alternatif en courant continu en interne. Ils offrent également un contrôle de vitesse intégré. Cela élimine les onduleurs externes. Le moteur surveille en permanence ses propres paramètres. Il optimise les champs magnétiques pour une efficacité maximale. Un ventilateur EC signifie simplement un ventilateur alimenté par ce moteur spécifique.

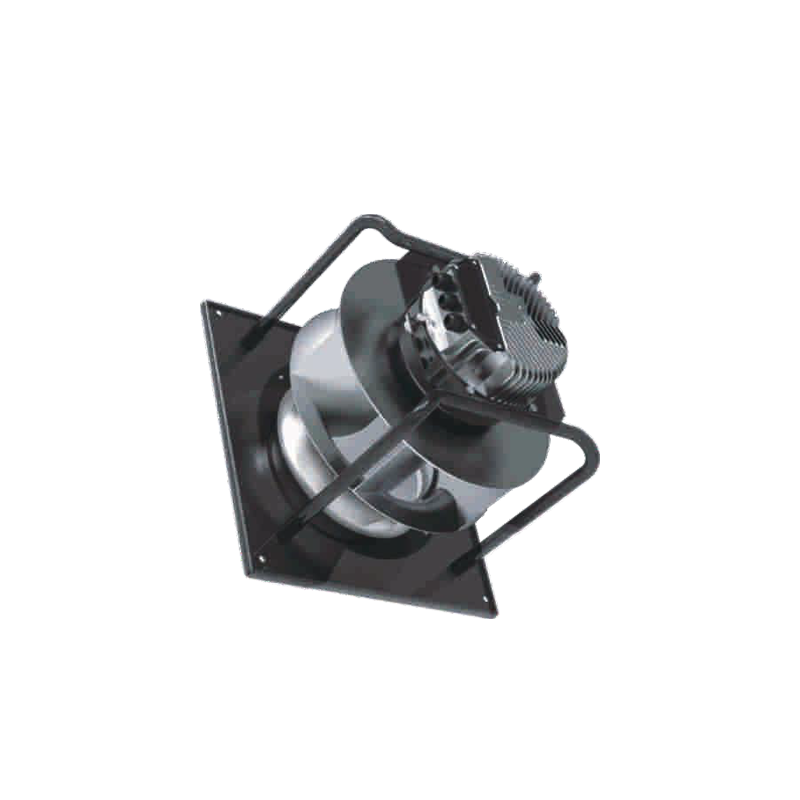

Vous ne choisissez pas entre l'aérodynamique et l'électronique. Vous les combinez. La norme industrielle moderne est le ventilateur centrifuge EC . Il fusionne les capacités aérodynamiques à haute pression avec l’efficacité intelligente du moteur. Les exploitants d'installations comptent sur eux pour le CVC et le refroidissement industriel. Ils offrent un débit d’air supérieur tout en réduisant la consommation d’énergie. Cette combinaison domine les spécifications techniques modernes.
Lorsque vous évaluez une mise à niveau d’un système, vous devez regarder au-delà des étiquettes de base. Le véritable débat implique les configurations AC existantes par rapport aux solutions EC modernes. Il faut analyser trois critères de performance précis.
Les moteurs à courant alternatif traditionnels gaspillent beaucoup d’énergie. Ils souffrent de fortes baisses d’efficacité à charge partielle. Si vous faites fonctionner un moteur à courant alternatif à moitié vitesse, son efficacité chute. Il consomme plus d’énergie que nécessaire pour maintenir la rotation. À l’inverse, les moteurs EC maintiennent une courbe plate à haut rendement. Ils fonctionnent exceptionnellement bien dans toutes les plages de vitesse.
Les systèmes existants souffrent également de pertes d"énergie physique. Le frottement de la courroie draine la puissance avant qu’elle n’atteigne la turbine. Les pertes de disques externes réduisent encore davantage l’efficacité du système. Un système à entraînement direct élimine totalement ces pertes parasites. Vous transférez la puissance directement du moteur aux pales.
Capacité de vitesse | Efficacité standard du moteur à courant alternatif | Efficacité du moteur EC |
|---|---|---|
100 % de charge | 85% | 92% |
75 % de charge | 72% | 90% |
50 % de charge | 55% | 88% |
25 % de charge | 35% | 82% |
L"ajout d"un variateur de fréquence (VFD) à un ventilateur CA provoque des maux de tête. La complexité évolue rapidement dans les environnements commerciaux. Vous devez acheminer un câblage blindé spécialisé. Vous devez allouer un espace physique aux armoires de disques. Les VFD introduisent également une distorsion harmonique dans votre réseau électrique. Cela nécessite un équipement de filtrage coûteux.
L"électronique EC résout ce problème à merveille. Ils disposent d"un contrôle natif 0-10 V ou PWM prêt à l"emploi. Ils offrent une intégration transparente Modbus ou BACnet. Votre système de gestion technique du bâtiment (BMS) se connecte directement au moteur. Vous bénéficiez d"un accès instantané aux données RPM, à la consommation d"énergie et aux alarmes de panne. Cette connectivité native rationalise l’automatisation des bâtiments.
La pollution sonore affecte les anciennes installations CVC. Les moteurs à courant alternatif traditionnels produisent un bourdonnement magnétique distinct. Ce bourdonnement s"aggrave lorsque vous les exécutez sur des VFD externes à basse vitesse. Il résonne à travers les conduits dans les espaces occupés.
La commutation moderne élimine ce bruit magnétique gênant. L"électronique embarquée pulse les électro-aimants en douceur. Les fabricants adaptent également précisément le moteur à la roue. Cette correspondance aérodynamique optimisée réduit les turbulences. Le résultat est un profil de fonctionnement silencieux. Cela profite grandement aux bureaux commerciaux et aux hôpitaux.
Les économies d’énergie sont belles sur le papier. Cependant, les opérateurs doivent faire face à des défis de mise en œuvre concrets. La mise à niveau de l"équipement introduit des variables au-delà de la facture d"électricité mensuelle. Explorons les réalités opérationnelles.
Nous devons reconnaître la réalité initiale de l’approvisionnement. L’électronique intégrée coûte plus cher que les pièces mécaniques de base. Les dépenses d"investissement pour les mises à niveau modernes dépassent souvent les remplacements existants de vingt à quarante pour cent. Cependant, les attentes standard en matière de retour sur investissement favorisent fortement la mise à niveau.
La plupart des installations connaissent une période de récupération de un à trois ans. Votre calendrier spécifique dépend de votre cycle de service. Les installations équipées de ventilateurs récupèrent rapidement et en permanence leurs coûts. Les tarifs énergétiques locaux accélèrent également la période de récupération. Les prix élevés de l’électricité justifient instantanément un investissement initial plus important.
Les configurations mécaniques existantes nécessitent une intervention humaine constante. Les ceintures s"étirent avec le temps. Les roulements nécessitent des programmes de graissage réguliers. Les techniciens doivent aligner avec précision les poulies pour éviter une usure inégale. Ces tâches épuisent vos ressources en main-d"œuvre.
Les solutions à entraînement direct éliminent entièrement ces points de défaillance mécaniques. Vous ne remplacez plus jamais une courroie tendue. On ne graisse jamais un roulement étanche. Les économies de main-d’œuvre s’accumulent chaque année. Les équipes des établissements peuvent réorienter leur attention vers des tâches préventives ailleurs. La disponibilité augmente considérablement.
Catégorie de composant | Configuration AC traditionnelle | Solution intégrée moderne |
|---|---|---|
Mécanisme d"entraînement | Courroies, poulies, arbres externes | Entraînement direct (moteur à l"intérieur de la turbine) |
Contrôleur de vitesse | Panneau VFD mural | Microprocesseur interne |
Besoins d"entretien | Élevé (Tension mensuelle de la courroie) | Faible (Inspection visuelle périodique) |
Points de défaillance | Multiples mécaniques et électriques | Carte électronique centralisée |
Les contraintes d"espace dictent de nombreuses décisions techniques. Les unités de traitement d"air (CTA) plus anciennes contiennent des équipements encombrants. Les supports de moteur externes occupent un espace au sol précieux. Les carters d"entraînement bloquent l"accès pour la maintenance.
Les tableaux de connexions offrent une alternative incroyablement compacte. Ils abandonnent complètement les boîtiers métalliques massifs. Le moteur se trouve directement à l’intérieur du moyeu de la turbine. Cette conception libère un espace physique important. Cela les rend idéaux pour les rénovations contraintes de CTA. Vous pouvez faire glisser une nouvelle baie à travers les portes commerciales standard. Vous évitez des travaux de démolition coûteux.
Différentes industries exigent des mesures de performance différentes. Les solutions de refroidissement génériques échouent dans des environnements spécialisés. Examinons comment des secteurs spécifiques déploient ces technologies.
Les fermes de serveurs génèrent des charges thermiques massives. Ils nécessitent des solutions de refroidissement précises et évolutives. Un échec ici entraîne une perte de données catastrophique. Les installations s"appuient sur des protocoles de redondance N+1. Ils installent plusieurs ventilateurs plus petits plutôt qu’une seule unité géante.
Les matrices de fiches intégrées excellent dans ces environnements. Leur modularité permet un échange rapide à chaud. Ils offrent également une dissipation thermique incroyablement faible. Les moteurs tournent à froid. Ils n’ajoutent pas de charges thermiques inutiles dans les allées froides. Cette précision maintient la stabilité de l’infrastructure de télécommunications.
La fabrication de produits de santé fonctionne dans le strict respect des particules. La contamination aéroportée détruit des lots de produits valant plusieurs millions de dollars. Les systèmes existants présentent ici un risque grave. Lorsque les courroies en caoutchouc tournent, elles rejettent des particules de poussière microscopiques. Cette poussière noire pollue le courant d"air.
Les configurations à entraînement direct éliminent entièrement ce risque de contamination. Ils ne contiennent pas de ceintures en caoutchouc. Ils utilisent des roulements scellés qui empêchent les fuites de graisse. Ils garantissent que le flux d’air reste intact. Les installations pharmaceutiques les spécifient exclusivement pour maintenir les certifications ISO pour salles blanches.
Les mandats énergétiques mondiaux continuent de se resserrer. Les gouvernements ciblent de manière agressive les émissions des bâtiments commerciaux. Les installations sont confrontées à une pression croissante pour moderniser leurs infrastructures.
Directives ErP : les réglementations européennes imposent des niveaux d'efficacité minimum stricts pour tous les équipements de ventilation.
Normes ASHRAE : les directives américaines préconisent des capacités de vitesse variable dans les espaces commerciaux.
Application du code local : les municipalités rejettent fréquemment les moteurs à courant alternatif de base lors de l'examen des permis de construire.
Ces cadres réglementaires éloignent les installations du matériel existant. Ils forcent l’adaptation vers des niveaux d’efficacité plus élevés.
Nous devons fournir des orientations équilibrées. L"électronique intégrée ne résout pas tous les problèmes d"ingénierie. Parfois, une technologie plus ancienne reste le meilleur choix. Vous devez évaluer soigneusement les risques environnementaux avant d’acheter.
L"électronique embarquée a des limitations thermiques strictes. Les microprocesseurs tombent en panne lorsqu"ils sont exposés à une chaleur extrême. La plupart des moteurs intégrés affichent une limite thermique supérieure d"environ 40°C à 60°C. Ils ne peuvent pas survivre au-delà de ce seuil.
Pensez aux cuisines commerciales ou aux fours industriels. Vous devez extraire l’air évacué incroyablement chaud. Une configuration mécanique traditionnelle brille ici. Vous placez la turbine mécanique dans le flux d"air chaud. Vous montez le moteur à courant alternatif stupide à l’extérieur des conduits. Il respire l"air ambiant frais. Il survit alors que l’électronique fondrait.
Les usines de traitement chimique présentent des dangers uniques. Le flux d"air contient souvent des gaz hautement corrosifs. Les vapeurs acides détruisent rapidement les circuits imprimés. Même les vernis de protection échouent sous l’effet d’attaques chimiques soutenues.
Si vous traitez des fumées corrosives, évitez les composants électroniques intégrés dans le flux d"air. Un ventilateur mécanique spécialisé est nécessaire. Vous utilisez des roues résistantes à la corrosion. Vous séparez les composants d"entraînement à l"aide d"un arbre long. Cela isole les pièces électriques coûteuses. Cela minimise le risque de panne électronique catastrophique.
Les sites industriels éloignés souffrent souvent d’une mauvaise qualité d’électricité. De graves pics de tension se produisent fréquemment. Des surtensions non atténuées endommagent les microprocesseurs sensibles. Remplacer des cartes électroniques grillées coûte des milliers de dollars.
Les moteurs AC standard et robustes gèrent beaucoup mieux l’énergie sale. Ils manquent de composants sensibles en silicium. Un pic de tension massif peut déclencher un disjoncteur, mais les enroulements en cuivre survivent généralement. Dans les régions où les réseaux électriques sont très instables, les moteurs « stupides » offrent une meilleure fiabilité.
Vous devez changer votre perspective en matière d’approvisionnement. Ne considérez pas cela comme une bataille entre les styles de turbine. Le débat entre ventilateur centrifuge et ventilateur EC est fondamentalement erroné. Il représente un choix entre les entraînements mécaniques existants et les systèmes intégrés modernes. Vous choisissez entre une maintenance manuelle et une efficacité automatisée.
Pour les environnements propres, ambiants et à demande variable, la configuration intégrée l’emporte facilement. Il constitue le choix définitif pour un succès opérationnel à long terme. Il réduit considérablement les factures d’énergie et élimine les changements fastidieux de courroie. Cependant, une chaleur extrême ou des gaz d’échappement corrosifs nécessitent de la prudence. Les configurations traditionnelles à entraînement séparé restent absolument nécessaires dans ces conditions difficiles.
Vos prochaines étapes sont claires. Tout d’abord, vérifiez les cycles de service actuels de votre CTA. Deuxièmement, calculez les économies d’énergie potentielles liées aux rénovations en fonction des tarifs de vos services publics locaux. Enfin, consultez une fiche technique du fabricant. Vérifiez les limites thermiques de fonctionnement avant de finaliser toute commande d’achat. Fort de ces connaissances, vous optimiserez votre infrastructure CVC en toute confiance.
R : Oui, vous pouvez. Le processus de modernisation implique généralement le retrait complet de l’ancien ensemble ventilateur entraîné par courroie. Vous installez ensuite une gamme compacte de ventilateurs enfichables. Cet échange libère de l’espace interne dans l’armoire. Cependant, vous devez mettre à jour le câblage de commande de votre BMS pour utiliser les nouvelles entrées numériques.
R : Non, ce n’est pas le cas. Les moteurs disposent d"une commutation électronique intégrée. Ils gèrent leur propre conversion AC-DC en interne. Ils disposent également d’un logiciel natif de contrôle de vitesse. Cela rend les variateurs de fréquence externes volumineux totalement obsolètes. Vous économisez de l"espace mural et éliminez le câblage complexe.
R : Oui, ils présentent un profil de risque différent. Les tâches de maintenance sont beaucoup moins fréquentes. Cependant, si l’électronique embarquée tombe en panne, vous ne pouvez pas simplement échanger un condensateur générique bon marché. Vous devez souvent remplacer l’ensemble du moteur et du ventilateur. Cela déplace les coûts de la main d’œuvre de routine vers le remplacement occasionnel des composants.
