La transition du contrôle analogique (0-10 V/PWM) à la communication numérique dans les systèmes CVC n"est plus facultative pour les bâtiments intelligents modernes. Les gestionnaires d’installations sont confrontés à une pression intense pour optimiser la consommation d’énergie et maintenir une qualité d’air intérieur impeccable. Vous ne pouvez plus compter sur des signaux aveugles et à sens unique pour gérer des environnements complexes. La ventilation intelligente nécessite un flux de données continu et bidirectionnel. Vous avez besoin de plus que de simples commandes de vitesse. Votre système doit gérer les rapports de pannes en temps réel, les retours de régime et les mesures granulaires de consommation d"énergie.
Le déploiement d'un ventilateur RS485 EC permet des systèmes de contrôle de ventilation évolutifs et pilotés par capteurs. Il constitue l’épine dorsale numérique de l’automatisation réactive des bâtiments. Cependant, pour obtenir un retour sur investissement total, il faut accorder une attention particulière aux détails. Vous devez gérer avec soin l’intégration des protocoles, le mappage des registres et la topologie du réseau. Ce guide explore les étapes critiques de mise en œuvre nécessaires au succès. Vous apprendrez à relier efficacement le mouvement mécanique de l’air et l’intelligence numérique du bâtiment.
Les exploitants de bâtiments recherchent constamment des moyens d"améliorer les performances CVC tout en réduisant les frictions opérationnelles. Le passage à la communication numérique constitue une base solide pour la gestion automatisée des bâtiments.
Les systèmes analogiques existants reposant sur des signaux 0-10 V souffrent de limitations physiques inhérentes. Vous rencontrerez souvent des chutes de tension sur de longs câbles. Un contrôleur peut envoyer un signal de 10 V, mais le ventilateur ne reçoit que 8,5 V en raison de la résistance de ligne. Il en résulte une ventilation sous-performante. De plus, le contrôle analogique est fondamentalement unidirectionnel. Vous exploitez le système à l’aveugle. Le contrôleur maître envoie une commande de vitesse mais ne reçoit aucune confirmation. Il ne peut pas vérifier si le ventilateur tourne, cale ou est endommagé. Ce manque de capacité de diagnostic contraint les équipes de maintenance à une posture réactive.
La communication numérique transforme les ventilateurs de simples composants mécaniques en nœuds de réseau intelligents.
Maintenance prédictive : les gestionnaires d'installations bénéficient d'un accès sans précédent aux données internes des moteurs. Le réseau RS485 transmet les températures de fonctionnement en temps réel, les heures de fonctionnement cumulées et les alertes de blocage du rotor. Vous pouvez surveiller ces variables en permanence. Cette visibilité permet aux équipes de passer des réparations d'urgence réactives à une maintenance planifiée et prédictive. Vous pouvez remplacer les roulements ou éliminer les blocages avant qu’une panne catastrophique ne perturbe les opérations du bâtiment.
Coût d'installation : les configurations analogiques nécessitent un câblage domestique dédié pour chaque ventilateur. Cela consomme d’énormes quantités de cuivre et de main d’œuvre. La technologie RS485 remplace ces faisceaux analogiques encombrants par une topologie en guirlande sérialisée. Vous acheminez un seul câble à paire torsadée d’un ventilateur au suivant. Cela réduit considérablement la complexité du câblage, l’encombrement des chemins de câbles et les coûts d’installation initiaux.
Vous devez mesurer un déploiement par rapport à des mesures opérationnelles claires. Une installation réussie réduit considérablement la consommation globale d’énergie CVC. Il y parvient en adaptant précisément la vitesse du ventilateur à la demande environnementale en temps réel. De plus, une configuration numérique hautement optimisée devrait maintenir une disponibilité de 99,9 % sur le bus de communication. La stabilité du signal évite les arrêts inattendus du système et assure une climatisation continue.
La sélection du bon matériel détermine la stabilité à long terme de votre réseau de ventilation. Vous devez évaluer l’efficacité mécanique parallèlement à la maturité numérique.

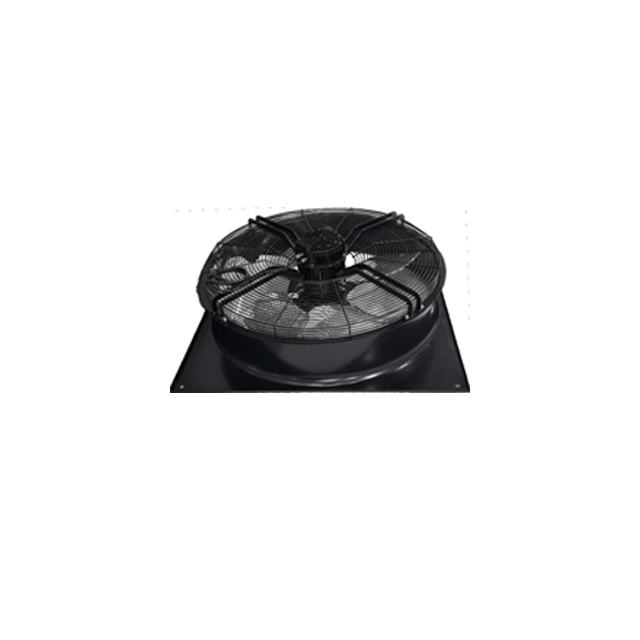

Le contrôle numérique n’a pas d’importance si le matériel sous-jacent gaspille de l’énergie. Recherchez une électronique de commutation très efficace intégrée directement dans le boîtier du moteur. Vous devez également évaluer la conception optimale de la lame pour votre application spécifique. Par exemple, la spécification d'un ventilateur axial EC est logique pour les exigences spécifiques en matière de volume d'air d'extraction ou d'alimentation lorsque les demandes de pression statique sont modérées. Vérifiez toujours la plage de température de fonctionnement de l’électronique intégrée. Vérifiez l'indice IP pour vous assurer que le ventilateur peut résister à la poussière et à l'humidité dans les salles mécaniques difficiles.
La carte de communication interne sert de cerveau au ventilateur.
Conformité Modbus RTU : assurez-vous que le ventilateur utilise le protocole Modbus RTU standard. Évitez les protocoles RS485 propriétaires en boucle fermée. Les systèmes fermés vous enferment dans un écosystème de fabricant unique. La norme Modbus RTU garantit l'interopérabilité entre diverses plates-formes BMS et contrôleurs tiers.
Transparence de la carte des registres : Un fournisseur fiable fournira une carte des registres de détention claire et standardisée. Cette documentation détaille exactement comment communiquer avec l'appareil. Il doit répertorier clairement chaque adresse, statut de lecture/écriture et type de données. Une mauvaise documentation entraîne des retards de mise en service interminables.
Structure typique du registre de maintien Modbus
| Adresse du registre | Fonction Description | Capacité de lecture/écriture | Plage/type de données |
|---|---|---|---|
| 40001 | Réglage de la vitesse cible du ventilateur | Lire / Écrire | 0 à 10 000 (0 à 100 %) |
| 40002 | Commentaires sur le régime réel | Lecture seule | 0 - tr/min maximum |
| 40003 | Température interne du moteur | Lecture seule | Degrés Celsius (INT16) |
| 40004 | État du code d"erreur | Lecture seule | 0 = Normal, 1+ = Codes d"erreur |
Des perturbations du réseau se produisent. Un câble sectionné ou un contrôleur maître défaillant peut instantanément abandonner le signal RS485. Évaluez le comportement par défaut du ventilateur en cas de perte de communication. Un ventilateur numérique bien conçu vous permet de programmer un état de sécurité. Il peut maintenir la dernière vitesse connue pour éviter des chutes de pression soudaines. Alternativement, vous pouvez le configurer pour qu"il descende à 0 % ou augmente jusqu"à une vitesse de sécurité prédéfinie (comme 50 %) pour garantir une ventilation minimale. Cette fonctionnalité est essentielle pour la conformité en matière de sécurité dans les laboratoires et les installations industrielles.
Un réseau RS485 atteint son plein potentiel lorsqu"il est intégré à des capteurs environnementaux intelligents. Cette synergie crée un écosystème climatique automatisé et auto-ajustable.
Les normes de construction modernes mettent l"accent sur la ventilation à la demande (DCV). Cette stratégie réduit le gaspillage d"énergie en ventilant les espaces uniquement en fonction de l"occupation réelle et de la qualité de l"air. Vous y parvenez en mappant les courbes de vitesse du ventilateur sur les entrées en temps réel des contrôleurs intelligents externes. Ces contrôleurs surveillent en permanence les niveaux de CO2, PM2,5 et COV.
Le flux logique fonctionne dans une boucle continue et automatisée :
Ce système en boucle fermée garantit que le ventilateur ne tourne jamais plus vite que nécessaire. Il réduit considérablement la consommation d"énergie pendant les heures creuses tout en éliminant de manière agressive les polluants pendant les heures de pointe.
De nombreux bâtiments intelligents modernes s’appuient sur une infrastructure cloud sans fil. Vous devez relier ces protocoles sans fil modernes à des réseaux filaires robustes. Les contrôleurs de périphérie modernes agissent ici comme des passerelles essentielles. Ils convertissent les commandes Wi-Fi ou d"applications mobiles basées sur le cloud en signaux RS485 localisés pour le réseau de ventilateurs. Par exemple, un gestionnaire d"installation peut ajuster les points de consigne à distance via une application compatible Tuya. Le serveur cloud envoie une requête ping à la passerelle locale via Wi-Fi. La passerelle traduit instantanément ce paquet en commande Modbus RTU. Il pousse l"instruction sur le fil RS485 jusqu"à l"adresse spécifique du ventilateur. Cette architecture hybride offre la commodité du cloud sans sacrifier la fiabilité localisée et câblée.
L’architecture numérique théorique se heurte souvent aux dures réalités physiques. Vous devez respecter des règles strictes en matière d"électricité et de réseau pour éviter des communications instables.
Les réseaux RS485 nécessitent le strict respect du routage en guirlande. Vous devez câbler le réseau de manière séquentielle du périphérique A au périphérique B, puis au périphérique C. Il est absolument essentiel d"éviter les topologies en étoile ou en anneau. Les configurations en étoile créent plusieurs branches de câbles. Ces branches provoquent une réflexion du signal et des inadéquations d"impédance. Les signaux réfléchis rebondissent sur le câble et corrompent les paquets de données entrants. Cela entraîne des commandes abandonnées et un comportement erratique des ventilateurs.
Chaque nœud d"un réseau Modbus nécessite un identifiant unique. Vous devez attribuer une adresse standard allant de 1 à 247 lors de la pré-mise en service. La résolution des conflits représente un risque technique énorme. Si deux ventilateurs partagent l"adresse 15, le contrôleur maître ne peut pas déchiffrer leurs réponses. Leurs paquets de données entreront en collision sur le bus. Cela crée une tempête de données illisible. Les meilleures pratiques imposent de créer une carte de réseau détaillée. Attribuez et documentez toutes les adresses physiquement sur le boîtier du ventilateur avant de les monter dans des plafonds difficiles d"accès.
Les signaux numériques sont très sensibles à la dégradation physique. La protection de la couche physique n"est pas négociable pour la disponibilité du système.
Vous ne pouvez pas acheter de fans numériques dans le commerce sans un processus de vérification rigoureux. Une approche d’approvisionnement systématique évite des échecs d’intégration coûteux ultérieurement.
Votre environnement physique dicte les spécifications matérielles. S"agit-il d"un déploiement pour une salle blanche sensible, un centre de données haute densité, une CTA modulaire ou une ventilation commerciale générale ? Les environnements à haute densité nécessitent des ventilateurs dotés de capacités de pression statique élevées. Le facteur de forme compte également. Un ventilateur axial convient aux applications d"échappement larges et ouvertes, tandis qu"une turbine centrifuge incurvée vers l"arrière gère la haute résistance des filtres HEPA.
Ne supposez jamais une fonctionnalité plug-and-play. Vous devez recouper les paramètres de communication par défaut du ventilateur avec votre contrôleur maître existant. Vérifiez les débits en bauds par défaut (généralement 9 600 ou 19 200) et les options de parité (Aucune, Paire ou Impaire). Une inadéquation du débit en bauds rend la communication impossible. Certains ventilateurs moins chers verrouillent leur débit en bauds, ce qui vous oblige à reprogrammer l"intégralité de votre BMS pour qu"il corresponde au ventilateur. Exigez toujours des paramètres de communication configurables.
La connaissance est votre meilleure défense contre les goulots d’étranglement de l’intégration. N"achetez jamais un ventilateur RS485 sans avoir préalablement consulté la fiche technique et le manuel de communication Modbus. Assurez-vous que le fournisseur fournit une carte complète du registre des exploitations. Si le fabricant hésite à partager son manuel de protocole, il utilise probablement un système propriétaire. Éloignez-vous des systèmes fermés.
Les déploiements à grande échelle comportent des risques financiers énormes. Nous vous recommandons fortement d"acheter d"abord une seule unité et un contrôleur intelligent compatible. Exécutez un test au banc pour vérifier les poignées de main du réseau et la logique des capteurs. Confirmez que le ventilateur monte en douceur lorsque les niveaux de CO2 augmentent. Vérifiez si les codes d"erreur se déclenchent correctement lorsque vous simulez un blocage du rotor. Un test pilote réussi valide votre logique de programmation avant de vous engager dans un déploiement à l"échelle de votre établissement.
L"intégration d"un ventilateur numérique RS485 comble le fossé critique entre le mouvement mécanique de l"air et l"intelligence numérique du bâtiment. Il éloigne votre infrastructure des systèmes analogiques aveugles et inutiles. Vous débloquez des économies d’énergie avancées, un contrôle précis de la demande et des diagnostics proactifs. Les gestionnaires d"installations peuvent enfin voir exactement ce qui se passe à l"intérieur de leurs réseaux CVC en temps réel.
Même si le coût matériel initial peut être légèrement plus élevé que celui des unités analogiques de base, la situation financière plus large favorise fortement le contrôle numérique. La réduction massive de la complexité du câblage réduit considérablement les coûts d’installation. Lorsqu’elle est combinée aux économies réalisées sur le cycle de vie grâce à la ventilation à la demande et à la maintenance prédictive, l’approche numérique offre un retour sur investissement rapide et cumulatif.
Votre prochaine étape consiste à consulter directement un ingénieur en ventilation certifié. Demandez-leur de revoir l"architecture Modbus spécifique de votre site. Vous devez ensuite demander une courbe de sélection de ventilateur détaillée adaptée exactement à votre point de fonctionnement requis pour garantir une efficacité aérodynamique maximale.
R : Dans des conditions idéales, avec un câblage et une terminaison blindés appropriés, un réseau RS485 peut atteindre jusqu"à 1 200 mètres (4 000 pieds). Cependant, le débit en bauds et les interférences électromagnétiques environnementales peuvent réduire cette limite pratique. Des débits en bauds inférieurs permettent généralement des parcours de câbles plus longs.
R : Un ventilateur 0-10 V reçoit un signal de tension analogique unidirectionnel pour dicter la vitesse. Un ventilateur RS485 utilise un protocole numérique (généralement Modbus) pour la communication bidirectionnelle, lui permettant de recevoir des commandes de vitesse et de renvoyer des données telles que le régime, la consommation d"énergie et les codes d"erreur.
R : Oui. Chaque ventilateur se voit attribuer une adresse Modbus unique (généralement 1 à 247). Le contrôleur maître peut envoyer des commandes spécifiques à des ventilateurs individuels ou diffuser des commandes à tous les ventilateurs du réseau connecté en série.
R : Vous avez besoin d"un appareil maître capable de communiquer Modbus RTU via RS485. Il peut s"agir d"un contrôleur de ventilation intelligent dédié, d"un automate ou d"un système de gestion de bâtiment (BMS) centralisé.
