La gestion thermique des centres de données représente jusqu'à 40 % de la consommation énergétique totale des installations. Cette consommation électrique massive oblige les opérateurs à évaluer constamment leur efficacité d’utilisation de l’énergie (PUE). Les ventilateurs traditionnels à courant alternatif (AC) fonctionnent à des vitesses rigides et fixes. Ils ne peuvent pas s’adapter efficacement aux charges informatiques dynamiques. Cette rigidité opérationnelle entraîne un gaspillage d’énergie important et un refroidissement excessif inutile. La mise à niveau vers un ventilateur EC pour les environnements de centres de données modifie fondamentalement cette dynamique. Il fait passer les installations de modèles de refroidissement réactif à une gestion thermique continue et modulée. Nous avons rédigé ce guide pour fournir aux gestionnaires d'installations et aux ingénieurs un cadre fondé sur des données probantes. Vous apprendrez à évaluer avec précision les mises à niveau des équipements. Nous vous aiderons à calculer des retours sur investissement réalistes. Enfin, nous partagerons des stratégies pratiques pour atténuer les risques de déploiement lors des rénovations d’installations en direct.
De nombreuses installations plus anciennes dépendent encore d’anciens ventilateurs centrifuges et axiaux AC. Ces unités obsolètes dépendent d"amortisseurs mécaniques ou d"entraînements à fréquence variable (VFD) externes pour réduire le débit d"air. Les amortisseurs mécaniques créent une forte résistance physique. Ils obligent les moteurs à travailler dur juste pour bloquer l’air qu’ils produisent. Les VFD inefficaces introduisent des pertes harmoniques nuisibles dans votre réseau électrique. Les deux méthodes gaspillent une électricité précieuse et dégradent la fiabilité du système.
Pour justifier une mise à niveau, les opérateurs ont besoin de critères de réussite clairs. Vous devriez rechercher plusieurs améliorations mesurables. Tout d’abord, exigez une réduction mesurable du PUE mécanique dans l’ensemble de votre infrastructure de refroidissement. Deuxièmement, attendez-vous à l’élimination des points d’accès localisés des serveurs grâce à un flux d’air hautement ciblé. Enfin, exigez une réduction notable de la distorsion harmonique totale (THD) affectant votre distribution d"énergie.
Nous devons ici appliquer une lentille sceptique. Oui, la technologie moderne de circulation d’air offre des performances supérieures. Toutefois, les économies d’énergie réelles varient considérablement. Ils dépendent fortement de votre efficacité de base actuelle. Les coûts des services publics locaux jouent également un rôle majeur dans vos résultats financiers. De plus, votre installation doit réellement utiliser un contrôle de vitesse variable pour bénéficier de réels avantages. Si les opérateurs verrouillent constamment les nouveaux ventilateurs à une vitesse de 100 %, vous perdez entièrement le principal avantage.
Les moteurs à commutation électronique utilisent une mécanique à entraînement direct très efficace. Ils combinent un moteur CC sans balais avec une électronique de commande intégrée dans un seul boîtier. Cette conception compacte élimine complètement les pertes par friction externe de la courroie. Il permet également un contrôle de vitesse fluide et progressif de zéro à 100 %. Vous pouvez composer avec précision les pieds cubes par minute (CFM) exacts requis pour des racks de serveurs spécifiques.
L'intégration transparente fait vraiment briller ce matériel dans les environnements d'entreprise. Les interfaces de contrôle standard se connectent facilement à vos systèmes de gestion de bâtiment (BMS) existants. Les protocoles courants incluent 0-10 V, PWM, Modbus et BACnet. Ces connexions permettent à un ventilateur de refroidissement d’un centre de données d’ajuster instantanément sa vitesse. Ils répondent automatiquement aux capteurs de température d'entrée du serveur en temps réel. Cela crée un système de gestion thermique en boucle fermée.
Nous remarquons également un bénéfice secondaire important lors du fonctionnement quotidien. Ces moteurs avancés fonctionnent beaucoup plus silencieusement que les anciens modèles AC. La réduction du bruit aérodynamique à des régimes inférieurs améliore considérablement l’environnement de travail. Les techniciens sur site ressentent moins de fatigue auditive lorsqu’ils travaillent dans l’espace blanc. Une meilleure acoustique conduit à des travaux de maintenance plus sûrs et plus ciblés sur le matériel informatique critique.
Regardons directement les chiffres d’efficacité des moteurs. Les moteurs à condensateur permanent divisé (PSC) CA traditionnels atteignent un rendement maximal d"environ 60 à 70 %. Leurs courbes d"efficacité chutent fortement lorsqu"elles fonctionnent en dessous de la vitesse maximale. Les moteurs EC avancés repoussent cette limite jusqu"à 85 ou 92 pour cent. Plus important encore, ils conservent ce rendement élevé même lorsqu’ils fonctionnent à moitié de leur capacité.
Tableau 1 : Comparaison du rendement et des performances du moteur
| Type de moteur | Efficacité maximale | Efficacité de charge partielle | Méthode de contrôle de la vitesse | Exigences de maintenance |
|---|---|---|---|---|
| CA standard (PSC) | 60% - 70% | Descend nettement en dessous de 80 % | Amortisseurs mécaniques / VFD | Élevé (Remplacement de la courroie, graissage) |
| EC (CC sans balais) | 85% - 92% | Reste au-dessus de 80 % à basse vitesse | Modulation électronique intégrée | Faible (roulements étanches, entraînement direct) |
La vraie magie se produit lorsque nous appliquons les lois d’affinité. La loi du cube de la dynamique des fluides stipule que la consommation d"énergie varie en fonction du cube de la vitesse du ventilateur. Si vous réduisez la vitesse du ventilateur de seulement 20 pour cent, vous réduisez la consommation d’énergie de près de 50 pour cent. Cette réalité mathématique offre un énorme avantage pour les charges informatiques dynamiques. Faire fonctionner les ventilateurs légèrement plus lentement permet des économies d’énergie exponentielles.
Le calcul de votre retour sur investissement nécessite des informations transparentes. Vous devez tenir compte de plusieurs variables financières distinctes :
Ne présumez pas que chaque établissement connaît exactement la même période de récupération. Vous devez calculer les chiffres en utilisant vos tarifs de services publics de base locaux. Les installations fonctionnant 24h/24 et 7j/7 connaissent généralement des cycles de récupération plus rapides.

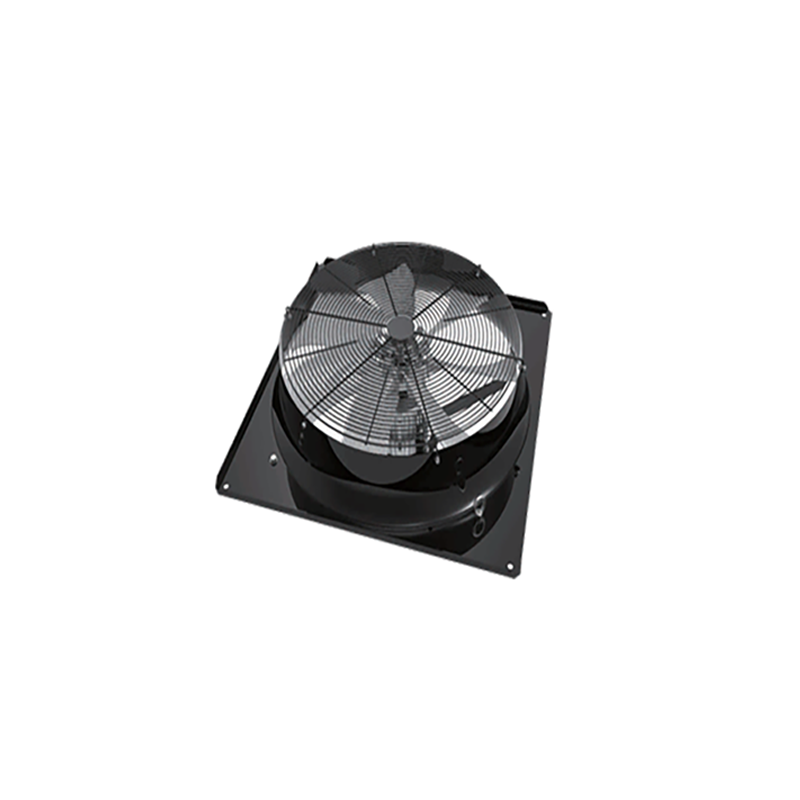

Les gestionnaires d"installations choisissent généralement entre deux architectures de déploiement principales. Les rénovations directes 1 à 1 utilisent de grands ventilateurs à fiche. Ces unités s"installent directement dans le châssis existant du système de traitement d"air de salle informatique (CRAH) ou de climatisation de salle informatique (CRAC). Ils sont parfaits pour remplacer rapidement les souffleurs en fin de vie. Vous conservez intacte l’enceinte en tôle existante.
Vous pouvez également déployer des baies de ventilateurs entièrement modulaires. De nombreux professionnels appellent ces murs de ventilateurs. Cette approche modulaire change entièrement la façon dont vous distribuez l’air. Les baies regroupent plusieurs ventilateurs plus petits dans une seule grille unifiée. Ce changement structurel offre d’énormes avantages opérationnels par rapport aux grands ventilateurs uniques.
Premièrement, les baies offrent une redondance inhérente N+1 ou N+2. Si un petit ventilateur tombe en panne, le BMS détecte instantanément la chute de pression. Les ventilateurs restants augmentent automatiquement leur régime. Ils maintiennent la pression statique et le CFM requis de manière transparente. Vos serveurs ne subissent jamais d"événement thermique lors d"une panne de moteur unique.
Deuxièmement, ils optimisent votre empreinte physique à l’intérieur de l’installation. Les structures de baie nécessitent souvent beaucoup moins de profondeur d’armoire que les énormes ventilateurs centrifuges traditionnels. Vous pouvez récupérer un espace au sol précieux. Enfin, les baies offrent un flux d"air très uniforme. Plusieurs roues plus petites poussent l"air uniformément sur toute la surface du serpentin de refroidissement. Ce profil de vitesse uniforme améliore considérablement l’efficacité globale de l’échange thermique.
Tout responsable d’établissement craint la phase de basculement. L’échange de composants mécaniques dans un environnement opérationnel critique présente de sérieux risques. Vous ne pouvez absolument pas compromettre les températures d’entrée du serveur pendant le processus de mise à niveau. Une perte de pression soudaine peut provoquer une surchauffe des équipements informatiques en quelques minutes. La planification de l’échange physique nécessite une extrême attention aux détails.
Nous recommandons fortement des déploiements progressifs pour atténuer ce danger opérationnel. Rénovez une seule unité CRAH à la fois. Vous pouvez également déployer un confinement temporaire des allées froides pendant le processus. De lourds rideaux en plastique et des panneaux d"obturation limitent les déversements d"air. Cette stratégie garantit que les unités opérationnelles adjacentes peuvent supporter la charge thermique pendant que les techniciens travaillent.
Vous devez évaluer au préalable les limitations d’espace et de structure. Les techniciens ont besoin d’un espace plénum suffisant pour manœuvrer des équipements volumineux en toute sécurité. Vérifiez toujours les dégagements des portes et des ascenseurs pour vous assurer que les nouveaux assemblages passent dans les couloirs. De plus, vérifiez les limites de répartition dynamique du poids sur vos planchers surélevés. Les murs de ventilateur répartissent le poids différemment des ventilateurs lourds simples.
La conformité électrique mérite une attention particulière en matière d’ingénierie. Votre infrastructure existante doit gérer le profil électrique spécifique du nouvel équipement. De nombreux grands réseaux nécessitent une correction active du facteur de puissance intégrée à la conception. Consultez votre ingénieur électricien dès que possible. Vous devez éviter de déclencher les disjoncteurs principaux lors du démarrage initial du système.
La spécification d"un nouveau matériel nécessite une analyse technique minutieuse. Vous devez commencer par une correspondance précise des performances. Les ingénieurs doivent lire et cartographier des courbes de ventilateur spécifiques comparant le CFM à la pression statique. Le nouvel équipement doit atteindre ou dépasser la sortie du pire scénario de l"équipement existant. Ne devinez pas les chutes de pression d’air dans les armoires de serveurs profondes.
Ensuite, vérifiez rigoureusement les mesures de fiabilité des composants. Examinez attentivement les spécifications de durée de vie des roulements L10 indiquées. Ce nombre vous indique combien de temps les roulements dureront sous une charge continue. Vérifiez les indices IP pour garantir une protection adéquate contre la poussière et l’humidité. Exigez les certifications standard UL et CE pour tous les composants électroniques afin de garantir la conformité en matière de sécurité incendie.
Le support des fournisseurs et la solidité de la chaîne d’approvisionnement sont tout aussi importants que les spécifications matérielles. Évaluez la capacité du fabricant à fournir une assistance technique localisée. Peuvent-ils aider votre équipe lors de la mise en service complexe d"un BMS ? Est-ce qu"ils stockent des pièces de rechange facilement disponibles dans votre région ? Un bon moteur finit par tomber en panne ; les pièces de rechange rapides évitent les catastrophes prolongées.
Pour les prochaines étapes, nous suggérons une approche prudente et mesurée. Lancez d’abord une mise à niveau pilote sur une seule unité CRAC non critique. Validez physiquement vos mesures de puissance estimées à l’aide du sous-compteur. Prouvez définitivement le concept d’ingénierie avant d’engager des capitaux dans un déploiement à l’échelle de l’installation.
La mise à niveau de l"infrastructure de refroidissement ne se résume pas à un simple échange de composants de base. Il s’agit d’un changement stratégique vers une gestion thermique intelligente et basée sur la demande. Même si les dépenses d’investissement initiales nécessitent une justification solide, les avantages opérationnels parlent d’eux-mêmes. Vous abandonnez le flux d’air rigide et inutile au profit de systèmes hautement réactifs.
La puissante combinaison d’économies d’énergie, de redondance mécanique et d’intégration précise du BMS est indéniable. Cela fait de la technologie moderne à vitesse variable la norme claire pour la mise à jour des salles de serveurs existantes. Vous gagnez en tranquillité d’esprit en sachant que le système gère automatiquement les charges variables.
Nous vous encourageons à prendre des mesures concrètes dès aujourd’hui. Demandez un audit énergétique indépendant pour votre installation. Contactez un ingénieur spécialisé en refroidissement pour modéliser des scénarios de rénovation CRAH spécifiques à votre bâtiment. Laissez-les mesurer votre débit d’air actuel et calculer avec précision vos périodes de récupération projetées.
R : En fonction des tarifs des services publics, des cycles d"utilisation et des remises énergétiques locales, la période de récupération typique varie de 18 à 36 mois.
R : Oui, les ventilateurs à fiche EC sont spécialement conçus pour être rétrocompatibles avec les dimensions des unités existantes, remplaçant souvent les anciens ventilateurs centrifuges à entraînement par courroie.
R : Non, les ventilateurs EC sont dotés d"une électronique intégrée pour la commutation et le contrôle de la vitesse, éliminant ainsi le besoin de VFD externes et évitant les problèmes de distorsion harmonique associés.
R : Les ventilateurs EC sont à entraînement direct et utilisent des roulements étanches, éliminant ainsi le besoin de remplacement de courroie, de tension et de graissage régulier du moteur requis par les ventilateurs à courroie AC traditionnels.
