Pour les équipes d’approvisionnement et d’ingénierie OEM, la sous-spécification d’un composant de refroidissement entraîne souvent des pannes critiques du système. Vous risquez une limitation thermique agressive, des lancements de produits retardés ou de graves obstacles à la conformité. La transition vers ou l'intégration d'un ventilateur EC personnalisé nécessite un alignement précis entre les départements. Vous devez équilibrer les performances aérodynamiques avec des contraintes mécaniques, environnementales et commerciales strictes. Les unités standard disponibles dans le commerce répondent rarement aux exigences spécialisées des boîtiers industriels, de télécommunications ou commerciaux complexes.
Ce guide fournit une liste de contrôle complète et alignée sur l"ingénierie. Nous vous aidons à définir les spécifications, à atténuer les risques liés à la chaîne d"approvisionnement mondiale et à trouver un partenaire de fabrication fiable. Vous apprendrez exactement comment naviguer dans les indicateurs de performances de base, les obstacles à l"intégration et les exigences réglementaires essentielles. En structurant clairement les exigences de votre projet, vous établissez une base résiliente pour votre prochain déploiement matériel.
Les exigences aérodynamiques exactes (CFM par rapport à la pression statique) doivent être associées à des protocoles de contrôle spécifiques (PWM, 0-10 V, tachymètre).
Les intégrations mécaniques personnalisées, en particulier les faisceaux de câbles et les connecteurs, ont un impact direct sur les délais de livraison et les MOQ.
Les limites environnementales (indices IP, plages de température) dictent la sélection des matériaux et les exigences d"enrobage du moteur.
Les spécifications commerciales, telles que les délais de prototypage, les MOQ évolutifs et la conformité régionale (UL, CE, ErP), sont aussi essentielles que les spécifications techniques pour les acheteurs OEM.
Avant de considérer les dimensions physiques, vous devez établir le travail aérodynamique exact que votre unité de refroidissement doit effectuer. Des objectifs de flux d’air vagues entraînent souvent une gestion thermique inadéquate.
De nombreux acheteurs spécifient par erreur uniquement le CFM (pieds cubes par minute) maximum en air libre lors de la soumission d"une demande de prix. Cela représente une omission technique importante. Les évaluations en air libre mesurent les performances dans un espace ouvert contenant zéro résistance. Votre produit actuel comprend des boîtiers, des configurations de circuits imprimés denses, des filtres à poussière et des dissipateurs thermiques. Ces obstacles physiques créent une impédance interne au système.
Au lieu d"indiquer le débit d"air maximum, spécifiez le point de fonctionnement exact nécessaire sur la courbe PQ (Pression-Volume). Détaillez l"impédance spécifique du système que votre unité personnalisée doit surmonter pour maintenir des températures de fonctionnement optimales. Les fabricants ont besoin de ces points de données pour faire correspondre le pas de roue et le couple moteur corrects à votre application réelle.
Les lignes de base électriques dictent l"architecture interne du contrôleur de moteur. Vous devez définir clairement la tension de fonctionnement nominale. Les applications CC courantes utilisent des entrées 24 V ou 48 V. Si votre système fonctionne sur secteur, vous pouvez spécifier des entrées 115 V ou 230 V CA. La technologie EC (Electronicly Commutated) inclut intrinsèquement une conversion AC/DC interne, permettant à l"unité de fonctionner efficacement sur courant alternatif tout en tirant parti des avantages du moteur à courant continu.
Décrivez votre consommation d’énergie maximale acceptable. Les systèmes industriels modernes sont soumis à des audits rigoureux d’efficacité énergétique. La définition d"objectifs d"efficacité stricts garantit que l"assemblage final est conforme aux cotes énergétiques au niveau du système exigées par les utilisateurs finaux ou les régulateurs régionaux.
La gestion thermique avancée repose sur un ajustement dynamique de la vitesse. Spécifiez vos entrées de contrôle requises dès le début de la phase de conception. Un signal PWM (Pulse width Modulation) permet un contrôle numérique précis de la vitesse, tandis qu"une entrée analogique 0-10 V convient aux contrôleurs industriels existants.
Les mécanismes de rétroaction sont également essentiels pour la sécurité du système. Définissez les exigences de sortie de votre tachymètre, y compris la fréquence ou la fréquence d"impulsion spécifique nécessaire pour une surveillance précise du régime. Nous recommandons fortement de spécifier des signaux d"alarme de rotor bloqué. Si une obstruction arrête la turbine, ce signal alerte immédiatement le contrôleur principal, évitant ainsi une surchauffe localisée ou un grillage du moteur.

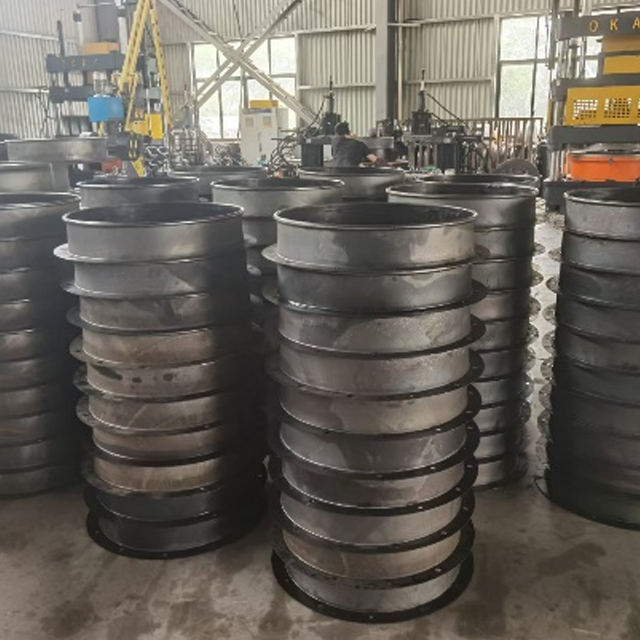

Une fois que vous avez sécurisé les bases aérodynamiques et électriques, l’accent est mis sur l’intégration physique. Négliger les tolérances mécaniques oblige souvent à des refontes coûteuses à un stade ultérieur.
Spécifiez les dimensions maximales absolues autorisées pour la longueur, la largeur et la profondeur. Même quelques millimètres de boîtier excédentaire peuvent empêcher un assemblage correct. Détaillez soigneusement la configuration de vos trous de montage. Spécifiez les types de filetage, le cas échéant, et décrivez toutes les exigences en matière d"isolation contre les vibrations pour éviter la résonance structurelle.
Vous devez également identifier l’architecture de roue préférée. Déterminez si votre système nécessite une conception axiale pour un flux d"air droit à grand volume ou un ventilateur centrifuge pour un flux directionnel haute pression à 90 degrés. Pour les configurations centrifuges, précisez si les pales incurvées vers l"arrière ou vers l"avant correspondent le mieux à vos exigences de pression.
Le faisceau de câblage représente l'un des éléments les plus fréquemment sous-estimés dans un projet Indiquez clairement la longueur exacte du fil depuis le boîtier du moteur jusqu'au point de terminaison. Définissez le calibre de fil requis (AWG) et spécifiez les indices d'isolation nécessaires à votre application, tels que le fil standard UL1007 ou l'isolation en téflon pour les environnements à haute température. de ventilateur OEM EC .
Spécifiez les références exactes des connecteurs. Que vous ayez besoin d'embases Molex standard, JST ou de câbles nus pour le soudage direct de PCB, ce détail est crucial. Erreur courante : ne pas standardiser les demandes de connecteurs. Les exigences en matière de connecteurs personnalisés ou de niche constituent le principal facteur déterminant des seuils élevés de quantité minimale de commande (MOQ), car les fabricants doivent acheter des bobines de connecteurs en gros.
Les matériaux du boîtier et de la roue influencent directement le poids unitaire, la rigidité et la résilience environnementale. L"électronique standard utilise généralement du plastique PBT (polybutylène téréphtalate) renforcé de fibre de verre. Cela offre un excellent équilibre entre poids et intégrité structurelle. À l’inverse, les environnements industriels lourds ou les boîtiers de télécommunications à fortes vibrations nécessitent souvent des boîtiers en aluminium moulé sous pression pour résister aux chocs et aux températures extrêmes. Basez vos spécifications de matériaux sur des limites de poids strictes et des tolérances de contraintes mécaniques.
La fiabilité d’un composant de refroidissement dépend de sa capacité à résister à son environnement de déploiement. Les spécifications environnementales dictent les techniques de fabrication fondamentales.
L"exposition à la poussière, à l"humidité et aux jets d"eau détruit rapidement les moteurs standards. Spécifiez clairement votre indice de protection contre la pénétration requis. Les applications telles que les armoires de télécommunications extérieures ou les condenseurs CVC nécessitent généralement une certification IP54, IP55 ou IP68.
Comprendre les compromis techniques impliqués dans l’étanchéité environnementale. L"obtention d"indices IP plus élevés (comme IP68) nécessite une encapsulation ou un enrobage étendu du moteur. Bien que l"enrobage protège les composants électroniques sensibles de la pénétration de l"eau, il limite la dissipation thermique interne. Le fabricant devra peut-être déclasser légèrement le moteur ou ajuster la conception du bobinage pour empêcher le moteur encapsulé de surchauffer. Ce processus peut avoir un impact à la fois sur le rendement aérodynamique et sur le coût unitaire.
Indice IP | Protection solide | Protection contre les liquides | Application typique |
|---|---|---|---|
IP54 | Protégé contre la poussière (pénétration limitée) | Projections d"eau de n"importe quelle direction | Armoires industrielles intérieures, salles blanches |
IP55 | Protégé contre la poussière (pénétration limitée) | Jets d"eau basse pression | Électronique extérieure couverte, CVC doux |
IP68 | Étanche à la poussière (pas de pénétration) | Immersion continue sous pression | Télécommunications extérieures difficiles, utilisation marine intensive |
Définir des plages de températures de fonctionnement et de stockage exactes. Les températures de stockage sont très importantes, car les appareils expédiés par fret maritime peuvent subir un froid ou une chaleur extrême avant l"installation.
Établir des limites maximales de bruit acoustique mesurées en dBA à une distance spécifique (généralement 1 mètre). De plus, détaillez si le profil psychoacoustique est important. Les mesures brutes de dBA ne capturent pas les gémissements aigus et gênants du moteur ni les cliquetis des roulements. Si votre produit se trouve dans un bureau ou dans un environnement médical, demandez aux fabricants de supprimer certaines fréquences sonores désagréables.
Les paliers lisses se dégradent rapidement sous l"effet de la chaleur ou dans des conditions de montage non horizontales. Pour les applications industrielles OEM, spécifiez des roulements à billes doubles comme exigence standard.
Vous devez également définir la durée de vie L10 requise. La métrique L10 représente la durée (en heures) pendant laquelle 10 % des unités d"un échantillon donné tomberont en panne dans des conditions spécifiques. Encadrez cela avec précision : par exemple, spécifiez une exigence de « 70 000 heures à 40 °C ». Cela garantit que le fabricant sélectionne des lubrifiants et des marques de roulements de haute qualité qui correspondent au cycle de vie prévu de votre produit.
L’entrée sur les marchés internationaux nécessite une conformité rigoureuse. La découverte d’échecs de certification lors d’un assemblage tardif entraîne d’énormes problèmes logistiques.
Précisez les approbations requises de l’agence avant de demander des devis. Les marchés nord-américains exigent généralement la reconnaissance UL ou cUL. Les déploiements européens nécessitent le marquage CE, tandis que la certification TUV reste très respectée à l"échelle mondiale. Informer le fabricant de ces exigences dès le départ garantit qu"il conçoit le stator, l"isolation et la configuration du circuit imprimé pour réussir ces audits de sécurité spécifiques. Sauter cette étape oblige souvent à une refonte complète à mi-projet.
La transparence de la chaîne d’approvisionnement est plus importante que jamais. Exigez une documentation complète de conformité RoHS (Restriction of Hazardous Substances) et REACH pour garantir que votre produit ne contient aucun produit chimique interdit.
Pour les projets OEM européens, le respect des normes d’efficacité n’est pas négociable. Spécifiez le respect des dernières directives ErP (Energy- Related Products). ErP fixe des seuils d"efficacité stricts pour les ventilateurs exploités dans l"Union européenne. Un moteur qui ne respecte pas la norme ErP ne peut pas être légalement intégré dans des produits vendus au sein de l"UE.
Protégez votre marque en appliquant des paramètres d’assurance qualité stricts. Spécifiez la documentation d’assurance qualité requise avant de signer des contrats. Les demandes essentielles comprennent :
Certificats ISO 9001 : vérifie que l'installation maintient des systèmes de gestion de la qualité audités.
Données CPK : les données de l'indice de capacité de processus prouvent que le fabricant peut produire les tolérances spécifiées de manière cohérente sur toutes les séries de production de masse.
Rapports de tests de fin de ligne (EOL) : garantit que chaque unité passe les contrôles électriques et d'équilibrage avant l'emballage.
La perfection technique n’a pas d’importance si les conditions commerciales dépassent votre budget d’approvisionnement. Une communication claire concernant les délais et les volumes attendus permet d’établir un meilleur partenariat avec les fournisseurs.
Définissez un calendrier acceptable pour les phases de votre projet. Les modifications électriques standard, telles que la modification d"une longueur de fil ou le remplacement d"un connecteur, nécessitent généralement 2 à 4 semaines pour les échantillons techniques initiaux. La production de masse à grande échelle s"étend souvent sur 8 à 12 semaines. Si votre conception nécessite un moule de turbine entièrement personnalisé ou une géométrie de boîtier distincte, attendez-vous à ce que les délais de livraison des échantillons s"allongent considérablement. La définition de calendriers de lancement réalistes évite les frictions internes.
Établissez des niveaux de MOQ réalistes dès le début des négociations. Abordez de manière proactive un problème B2B courant : une personnalisation poussée déclenche des MOQ plus élevés. Trois facteurs sont généralement à l’origine de ces augmentations :
Outillage personnalisé : Les moules d’injection plastique uniques nécessitent un capital initial important.
Connecteurs de niche : les fournisseurs vendent des connecteurs électroniques spécifiques en bobines massives (souvent plus de 5 000 pièces).
CI spécialisés : les contrôleurs de moteur personnalisés peuvent nécessiter du silicium commandé par lots.
Les fabricants utilisent les MOQ pour compenser ces coûts d’outillage et de composants. Si vous avez besoin de faibles volumes, préparez-vous à faire des compromis sur la standardisation des connecteurs ou à absorber les coûts de stock excédentaires.
La logistique mondiale reste imprévisible. Protégez votre ligne de production en spécifiant des exigences en matière d"approvisionnement en composants alternatifs. Demandez au fabricant de valider des circuits intégrés alternatifs dans le contrôleur de moteur. Si leur principal fournisseur de silicium est confronté à une pénurie, des composants de sauvegarde pré-approuvés maintiennent votre production en marche sans déclencher un nouveau cycle de validation.
La spécification d’un composant de refroidissement spécialisé est un exercice d’équilibre complexe. Les équipes d’approvisionnement et d’ingénierie doivent harmoniser la performance aérodynamique, la robustesse environnementale et la viabilité commerciale. L"absence d"une seule variable, de l"impédance du système aux MOQ des connecteurs, peut perturber l"ensemble du calendrier de votre produit.
Agissez en consolidant toutes les spécifications discutées ici dans un document formel de demande de devis (RFQ). Lors de l"évaluation des fabricants présélectionnés, mettez-les au défi de fournir des courbes de performances PQ vérifiables, des délais de livraison d"échantillons transparents et des structures MOQ claires. Une fiche technique très détaillée constitue votre meilleure défense contre les frictions de la chaîne d’approvisionnement et les défaillances des produits.
R : Les modifications électriques standard, telles que l"ajustement des connecteurs ou de la longueur des fils, prennent généralement 1 à 3 semaines. Cependant, si votre projet nécessite des conceptions de moules entièrement personnalisées pour une turbine unique ou un boîtier spécialisé, le processus de prototypage peut prendre 6 à 8 semaines.
R : Les fabricants de ventilateurs doivent acheter les connecteurs auprès de fournisseurs de premier plan comme Molex ou JST en bobines complètes, qui contiennent souvent 5 000 pièces ou plus. Le MOQ résultant est généralement aligné sur la taille de la bobine de connecteur, à moins que l"acheteur ne soit prêt à absorber le coût excédentaire des stocks.
R : L"enrobage complet du stator du moteur protège efficacement contre les infiltrations d"eau extrêmes, mais il réduit intrinsèquement la dissipation thermique interne. Les fabricants doivent souvent ajuster la structure de l"enroulement du moteur ou réduire légèrement la puissance maximale du ventilateur pour maintenir la stabilité thermique à l"intérieur de la coque encapsulée.
