Les gestionnaires d’installations et les ingénieurs CVC sont aujourd’hui confrontés à une pression immense. Vous devez réduire votre consommation d’énergie et respecter en permanence les normes strictes de conformité des bâtiments. Dans le même temps, vous ne pouvez pas compromettre la qualité de l’air intérieur ou la gestion thermique. Les ventilateurs AC traditionnels ne répondent souvent pas à ces exigences modernes. Même lorsqu'ils sont associés à des variateurs de fréquence externes, ils ont des problèmes d'efficacité à charges partielles. Les systèmes existants introduisent également une complexité d'intégration inutile dans votre réseau d'installations. Un ventilateur EC pour CVC offre une alternative robuste et hautement contrôlable. Il agit comme une unité à entraînement direct fusionnant un moteur à courant continu sans balais avec l'électronique embarquée pour une gestion précise du flux d'air. Cet article fournit un cadre objectif pour évaluer la technologie EC. Nous explorerons comment il fonctionne, où il excelle et comment atténuer les risques de mise en œuvre. Vous apprendrez des stratégies pratiques pour optimiser vos systèmes de ventilation et maximiser l’efficacité mécanique.
Précision intégrée : les ventilateurs EC éliminent le besoin de VFD externes, offrant une modulation de vitesse transparente de 0 à 100 % pour une correspondance exacte du flux d'air.
Efficacité supérieure à charge partielle : contrairement aux moteurs à courant alternatif, les moteurs EC maintiennent un rendement élevé même à des vitesses inférieures, réduisant ainsi considérablement les coûts énergétiques du cycle de vie.
Modernisations rationalisées : les empreintes compactes rendent les ventilateurs EC très viables pour la mise à niveau des unités de traitement d'air (CTA) existantes et des systèmes de refroidissement de précision.
Approvisionnement stratégique : La sélection du bon fournisseur de ventilateurs CVC EC nécessite d'évaluer non seulement le coût des composants, mais aussi les capacités d'intégration du BMS, la conformité (UL/ErP) et la fiabilité de la chaîne d'approvisionnement.

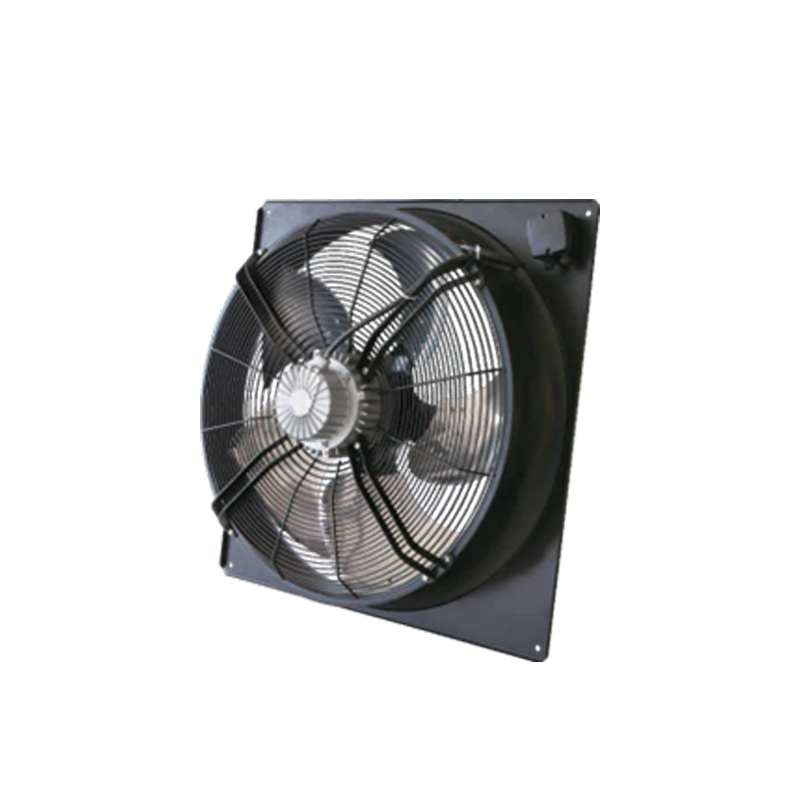

Comprendre le contrôle du débit d’air commence par décomposer la technologie elle-même. Nous définissons les ventilateurs à commutation électronique (EC) comme une catégorie très avancée de dispositifs de déplacement d"air. Ils utilisent un moteur synchrone équipé d"aimants permanents. Un inverseur intégré entraîne ce moteur. Les moteurs à induction standard doivent consommer de l"électricité pour induire un champ magnétique sur le rotor. Les moteurs EC utilisent des aimants permanents pour générer ce champ naturellement. Ce changement fondamental minimise le glissement magnétique et réduit considérablement la génération de chaleur interne.
Vous remarquerez une nette différence dans les capacités de modulation. Les configurations traditionnelles reposent souvent sur un contrôle progressif, une limitation mécanique inefficace ou des cycles marche/arrêt brusques. Ces méthodes usent rapidement les composants. À l’inverse, l’électronique intégrée à l’intérieur d’un moteur EC accepte des signaux continus. Ils répondent parfaitement aux entrées analogiques 0-10 V, aux communications PWM (Pulse width Modulation) ou numériques Modbus. Vous pouvez régler la vitesse du ventilateur en continu pour répondre aux demandes exactes du bâtiment. Le système démarre en douceur, évitant ainsi des contraintes mécaniques soudaines sur le boîtier.
Les ingénieurs apprécient également la façon dont la technologie EC élimine la surcharge des composants. Les systèmes existants nécessitent des pièces distinctes et séparées. Vous avez généralement besoin d"un moteur à courant alternatif volumineux, d"un VFD séparé monté sur un mur et d"un réseau complexe de courroies et de poulies reliant le tout à la turbine du ventilateur. L"architecture EC combine le moteur, l"entraînement et l"électronique de commande en une seule unité intégrée. Cette consolidation offre trois avantages distincts :
Il élimine complètement les pertes de transmission, car aucune courroie ne glisse ou ne se dégrade avec le temps.
Il permet d"économiser beaucoup d"espace dans l"armoire, libérant ainsi de l"espace pour des serpentins de refroidissement ou des supports de filtration supplémentaires.
Il simplifie le câblage électrique, ne nécessitant qu"une seule alimentation électrique et une seule ligne de communication.
Aller au-delà des allégations génériques d’économies d’énergie nécessite d’examiner des résultats opérationnels spécifiques. Les systèmes CVC fonctionnent rarement à pleine capacité nominale. En fait, la plupart des systèmes fonctionnent à charge partielle pendant environ 80 % de leur durée de vie opérationnelle. Cette réalité fait de l’efficacité à charge partielle une mesure d’évaluation essentielle.
Lorsque vous réduisez la vitesse d’un moteur à courant alternatif standard à l’aide d’un VFD, son efficacité électrique chute fortement. Le variateur introduit du bruit électrique et le moteur a du mal à maintenir le couple. Les ventilateurs EC gèrent exceptionnellement bien les conditions de charge partielle. Ils consomment beaucoup moins d’énergie sur l’ensemble du spectre de vitesse. Conformément aux lois d"affinité des ventilateurs, réduire la vitesse du ventilateur de 20 % peut entraîner une baisse de près de 50 % de la consommation d"énergie. Parce que l"onduleur interne contrôle parfaitement la commutation magnétique, le ventilateur EC maintient un profil énergétique très efficace même à des régimes très bas.
Graphique : Vitesse du ventilateur par rapport à la consommation d"énergie relative (résumé conceptuel)
Vitesse de fonctionnement (%) | Puissance du moteur CA standard (%) | Puissance du moteur EC (%) | Gain d"efficacité relatif (%) |
|---|---|---|---|
100% | 100% | 88% | 12% |
80% | 75% | 51% | 24% |
60% | 55% | 21% | 34% |
40% | 40% | 8% | 32% |
Les besoins en maintenance physique diminuent également considérablement. Les ventilateurs traditionnels à courroie nécessitent une attention constante. Les équipes de maintenance doivent vérifier régulièrement la tension des courroies, remplacer les courroies usées et lubrifier les roulements externes. Un ventilateur EC sans balais à entraînement direct change complètement cette dynamique. L"absence de balais signifie qu"il n"y a pas d"accumulation de poussière de carbone ni de remplacement des balais. La configuration à entraînement direct élimine complètement les protocoles de tension de courroie. Vos équipes de maintenance peuvent réorienter leur attention vers des diagnostics système plus critiques.
Tableau 1 : Comparaisons de maintenance physique
Tâche de maintenance | Système de climatisation à entraînement par courroie hérité | Système EC à entraînement direct |
|---|---|---|
Remplacement de la courroie | Obligatoire tous les 6 à 12 mois | Sans objet |
Lubrification des roulements | Graissage manuel fréquent | Scellé à vie (typique) |
Alignement du lecteur | Critique lors de l"installation et de l"entretien | Sans objet |
Extraction de poussière | Élevé (en raison de l"usure de la courroie) | Minimal |
Les avantages théoriques de la technologie EC se traduisent par des gains de performances mesurables dans plusieurs applications CVC exigeantes. Les ingénieurs des installations doivent identifier où ces améliorations produisent le plus grand impact opérationnel.
Modernisation des CTA et groupes de ventilateurs : La mise à niveau d'une ancienne unité de traitement d'air implique souvent le remplacement d'un seul et massif ventilateur centrifuge AC. Ces fans plus âgés sont sujets à des échecs catastrophiques. Si un seul moteur tombe en panne, tout le bâtiment perd sa ventilation. Les ingénieurs remplacent désormais ces ventilateurs géants uniques par un « mur de ventilateurs » modulaire. Ils utilisent un ensemble de petits ventilateurs EC agissant ensemble. Cela fournit une redondance immédiate. Si un petit ventilateur tombe en panne, les autres augmentent légèrement pour compenser. Il permet également d'économiser un immense espace à l'intérieur de l'armoire AHU, améliorant ainsi le flux d'air interne et la facilité d'entretien.
Refroidissement de précision pour les centres de données : les environnements tels que les centres de données et les salles blanches exigent un contrôle précis du flux d'air. Les charges thermiques fluctuent constamment en fonction de l'utilisation du serveur. Les ventilateurs EC évitent un refroidissement excessif coûteux. Ils répondent instantanément aux capteurs de température, gérant efficacement les charges thermiques sensibles. Ils assurent une répartition uniforme de la pression sous les planchers surélevés sans gaspiller d’énergie inutile.
Unités de condensation et de toit (RTU) : les équipements extérieurs sont confrontés à des conditions ambiantes variables. Par temps plus frais, un ventilateur de condenseur n’a pas besoin de fonctionner à pleine vitesse. Les ventilateurs EC s'accélèrent uniquement lorsque cela est nécessaire pour maintenir une pression de refoulement appropriée dans le cycle de réfrigération. Cette modulation précise réduit considérablement le bruit ambiant, ce qui constitue un avantage majeur pour les bâtiments commerciaux proches des zones résidentielles.
Meilleure pratique : lors de la conception d'un ensemble de ventilateurs, installez des registres anti-retour sur chaque ventilateur EC individuel. Cela empêche l'air de court-circuiter à travers un ventilateur désactivé pendant la maintenance, garantissant ainsi que le reste de la baie maintient une pression statique.
Même si les avantages restent clairs, la mise à niveau de vos systèmes de circulation d’air n’est pas une simple entreprise plug-and-play. Nous devons tenir compte de plusieurs réalités de mise en œuvre pour assurer une transition en douceur.
Les considérations liées au réseau et à la qualité de l’énergie nécessitent une attention immédiate. Vous devez vous attaquer à l’éléphant dans la pièce : la distorsion harmonique. Les ventilateurs EC utilisent des redresseurs internes pour convertir le courant alternatif entrant en courant continu pour le moteur. Ce processus de conversion peut introduire du bruit électrique dans le réseau électrique du bâtiment. Alors que des fabricants réputés intègrent des composants électroniques avancés dans leurs ventilateurs pour atténuer ce problème, une mauvaise qualité d’alimentation électrique des installations peut amplifier le problème. Les ingénieurs doivent évaluer dès le départ les conditions électriques existantes. Dans les installations plus anciennes, vous devrez peut-être encore installer des filtres anti-harmoniques actifs au niveau du panneau de distribution pour répondre aux normes IEEE 519.
Ensuite, anticipez les frictions d’intégration du BMS. La connexion des ventilateurs EC modernes aux systèmes de gestion de bâtiment existants nécessite une planification minutieuse. Vous ne pouvez pas supposer des poignées de main numériques immédiates. Vérifiez la compatibilité des protocoles dès le début de la phase de conception. Déterminez si l"installation s"appuie sur BACnet MS/TP, BACnet/IP ou Modbus RTU. Vérifiez si le contrôleur intégré du ventilateur prend en charge ces protocoles de manière native ou si vous avez besoin d"une passerelle externe. Une intégration appropriée permet aux gestionnaires d"installations de surveiller à distance le régime, la consommation d"énergie et les codes d"erreur.
Enfin, comprenez le profilage spatial et du flux d’air. Nous mettons fortement en garde contre les remplacements aveugles 1:1. Le retrait d"un ventilateur à défilement traditionnel incurvé vers l"avant et l"installation d"un ventilateur EC plénum moderne modifient complètement la dynamique interne de l"armoire. Les ventilateurs à spirale dirigent l’air de manière unidirectionnelle hors d’un port de décharge physique. Les ventilateurs du plénum mettent sous pression l’ensemble de l’armoire, poussant l’air uniformément dans toutes les directions. Si le boîtier de la CTA est mal scellé ou si les composants internes bloquent le flux omnidirectionnel, les performances en souffriront. Une évaluation aérodynamique appropriée est absolument requise avant de retirer l’équipement existant.
Erreur courante : ne pas tenir compte de l'empreinte électrique. Même si les ventilateurs EC consomment globalement moins d’énergie, leur courant d’appel initial lors du démarrage peut occasionnellement déclencher des disjoncteurs très sensibles. Examinez toujours les valeurs nominales des dispositifs de protection pendant la phase de conception électrique.
La sélection du bon partenaire détermine le succès à long terme de vos améliorations en matière de ventilation. Vous devez cadrer votre sélection de fournisseurs autour de la fiabilité à long terme plutôt que de simplement comparer les capacités des fiches techniques.
Déplacez votre évaluation au-delà des mesures de base. Regardez comment le fabricant teste son équipement sous un stress soutenu. Renseignez-vous sur leurs processus d"empotage thermique pour l"électronique interne. L’électronique tombe en panne plus rapidement lorsqu’elle est exposée aux vibrations et à l’humidité. Un fournisseur qualifié protégera les cartes onduleurs vulnérables avec des résines de qualité industrielle pour garantir qu"elles survivent aux environnements difficiles des CTA.
La conformité et la certification établissent la confiance. Demandez à vos équipes d’approvisionnement de vérifier rigoureusement les normes de conformité régionales. En Europe, veillez au strict respect des directives ErP (Energy- Related Products). En Amérique du Nord, les ventilateurs doivent porter les certifications de sécurité UL ou CSA (telles que UL 705). De plus, insistez sur les données de performances certifiées par l’AMCA (Air Movement and Control Association). La certification AMCA garantit que les données de débit d"air et acoustiques publiées dans le catalogue correspondent aux performances réelles.
Le support technique distingue les fournisseurs adéquats des partenaires exceptionnels. Un fournisseur qualifié de ventilateurs CVC EC doit proposer un logiciel de sélection aérodynamique robuste. Ils doivent fournir des données acoustiques détaillées sur différentes bandes de fréquences, et pas seulement un seul décibel. Lors d'une rénovation, des contraintes spatiales inattendues surviennent toujours. Vous avez besoin d'un fournisseur dont l'équipe d'ingénierie peut vous aider à modéliser les trajectoires du flux d'air et à recommander la meilleure géométrie de roue de ventilateur pour les dimensions spécifiques de votre armoire.
Enfin, évaluez la chaîne d’approvisionnement et les délais de livraison. La logistique mondiale reste imprévisible. Vous ne pouvez pas vous permettre de laisser une CTA démontée pendant des semaines en attendant des pièces de rechange. Évaluer les stratégies de mise en mémoire tampon des stocks du fournisseur. S"appuient-ils fortement sur la fabrication juste à temps ou maintiennent-ils des entrepôts localisés ? Des stratégies de localisation solides atténuent les retards du projet et garantissent que les pièces de rechange sont disponibles immédiatement en cas de foudre ou de surtension d"un ventilateur.
La transition vers la technologie EC représente bien plus qu’un simple échange d’équipement. Il constitue une mise à niveau stratégique de votre efficacité opérationnelle et de la fiabilité de votre système. En éliminant les courroies, en intégrant un contrôle précis et en maximisant les performances à charge partielle, ces systèmes protègent l"infrastructure du bâtiment tout en maintenant une parfaite qualité de l"air intérieur. Ils alignent les opérations mécaniques sur les objectifs environnementaux modernes.
Nous vous recommandons de prendre les prochaines étapes mesurées et orientées vers l’action. Ne tentez pas immédiatement un déploiement massif à l’échelle de l’établissement. Lancez plutôt un programme pilote de modernisation. Commandez un audit énergétique complet sur vos deux centrales de traitement d’air les plus consommatrices. Établissez une base de référence de performances solide en utilisant les données AC actuelles. Installez le nouveau réseau de ventilateurs EC, intégrez-le à votre BMS et mesurez la différence de consommation électrique sur trente jours. Ce succès localisé fournira les données exactes dont vous avez besoin pour justifier la mise à niveau du reste de votre portefeuille CVC.
R : En général, oui. Les ventilateurs EC offrent un rendement à charge partielle plus élevé et éliminent le câblage complexe entre les entraînements externes et les moteurs. Ils prennent également moins de place. Cependant, une configuration CA et VSD peut être conservée temporairement si vous avez récemment installé de nouveaux moteurs CA à haut rendement et que vous souhaitez maximiser ce cycle de vie existant avant la mise à niveau.
R : Vous pouvez raisonnablement vous attendre à ce qu’un ventilateur EC fonctionne efficacement pendant 40 000 à plus de 70 000 heures. La durée exacte dépend fortement de la température ambiante de fonctionnement et de la vitesse moyenne de fonctionnement. Étant donné que les composants électroniques sont très durables, la durée de vie physique des roulements est généralement le principal facteur limitant la longévité de l"unité.
R : Oui, ils fonctionnent exceptionnellement bien en extérieur. Vous devez vous assurer que le fournisseur spécifie l"indice IP correct pour l"environnement, généralement IP54 ou IP55. Il est également crucial de demander des revêtements de protection spéciaux résistant à la corrosion pour les boîtiers électroniques et le boîtier du moteur afin de résister à la pluie et à l"humidité.
