Les systèmes de CVC et de refroidissement engloutissent aujourd’hui une part massive des dépenses d’exploitation des installations. Dans de nombreux bâtiments industriels et commerciaux, les équipements de circulation d’air existants font constamment grimper les coûts d’électricité de base. Les gestionnaires d"installations sont constamment confrontés à une pression croissante pour réduire ces factures de services publics gonflées sans sacrifier les performances. Le passage à la technologie à commutation électronique (EC) offre un mécanisme principal de réduction agressive des coûts. Vous devez considérer cette transition non seulement comme une initiative environnementale, mais aussi comme une stratégie financière essentielle. Cette mise à niveau cible directement le gaspillage d’énergie important inhérent aux conceptions de moteurs obsolètes.
Cet article fournit un cadre transparent et basé sur l"ingénierie pour évaluer l"efficacité du système. Nous vous montrerons comment évaluer avec précision les mesures de base et calculer le véritable retour sur investissement. Vous apprendrez également à gérer en toute confiance les risques pratiques liés à la mise en œuvre de rénovations physiques. En comprenant les mécanismes de base, vous pouvez transformer votre infrastructure CVC d"un centre de coûts en un modèle d"efficacité opérationnelle.
Efficacité à charges partielles : le principal facteur de réduction des coûts est la capacité du moteur EC à maintenir un rendement élevé à des vitesses réduites, en tirant parti des lois d'affinité de la dynamique des fluides.
Retour sur investissement mesurable : les installations passant à la technologie EC observent généralement une période de récupération de 1 à 3 ans, fortement dépendante des tarifs des services publics locaux et des cycles d'exploitation.
Avantages au niveau du système : au-delà des économies d'énergie directes, les mises à niveau EC réduisent les charges thermiques secondaires et prolongent le cycle de vie des équipements grâce à des températures de fonctionnement et des vibrations plus faibles.
Préparation à la mise en œuvre : le succès nécessite une évaluation minutieuse des systèmes de gestion de bâtiment (BMS) existants, de la compatibilité de l'empreinte physique et de la distorsion harmonique potentielle.
Les configurations CVC traditionnelles reposent en grande partie sur des moteurs à induction AC obsolètes. Ces systèmes existants fonctionnent avec de sévères limitations de vitesse fixe. Un moteur à courant alternatif veut intrinsèquement fonctionner à sa vitesse maximale conçue. Les installations contrôlaient historiquement le débit d’air en installant des registres mécaniques. Les registres bloquent simplement le passage de l’air pour réduire le volume. Cela crée une résistance massive à la pression statique. Le moteur continue de fonctionner à pleine capacité, brûlant un maximum d"électricité, tandis que le registre étouffe la sortie.
Finalement, l"industrie a adopté des entraînements à fréquence variable (VFD) pour moduler la vitesse des moteurs à courant alternatif. Les VFD représentaient une amélioration par rapport aux amortisseurs mécaniques. Cependant, ils introduisent leurs propres inefficacités. Lorsqu"un VFD ralentit un moteur à courant alternatif, le rendement interne du moteur chute considérablement.
Les moteurs à induction AC souffrent d’un gaspillage d’énergie inhérent appelé glissement du moteur. Le rotor tourne toujours légèrement plus lentement que le champ magnétique tournant du stator. Ce glissement provoque des frottements et des résistances électriques. Ces pertes du stator et du rotor convertissent votre électricité payée en chaleur indésirable. Au lieu de déplacer l’air, le moteur devient essentiellement un appareil de chauffage. Cette chaleur est transférée dans le flux d’air ou dans la salle mécanique. Votre système de refroidissement doit alors travailler plus fort pour éliminer exactement la chaleur que votre moteur inefficace vient de générer.
La mise à niveau de l"infrastructure existante nécessite des objectifs clairs et mesurables. Vous devez définir à quoi ressemble une modernisation réussie avant d’approuver les budgets d’investissement. Une mise à niveau optimale atteint simultanément plusieurs benchmarks techniques.
Réduction vérifiable de kW : vous devez mesurer une nette baisse de la consommation électrique au niveau du panneau.
Volume d'air maintenu : Le nouveau système doit fournir le CFM (pieds cubes par minute) ou CMH (mètres cubes par heure) requis.
Intégration transparente du contrôle : les ventilateurs modernisés doivent communiquer parfaitement avec vos plates-formes d'automatisation existantes.
Chaleur ambiante réduite : vous devez observer des températures de fonctionnement plus basses directement au niveau du carter du moteur.
Si une mise à niveau ne répond pas à ces critères, elle reste une solution incomplète. Une bonne planification garantit que vous éliminez le gaspillage de charge de base qui fait augmenter vos dépenses d’exploitation.
Pour réduire les coûts, nous devons comprendre la technologie sous-jacente. EC signifie Electronically Commutated. Un moteur EC est essentiellement un moteur à courant continu sans balais. Il dispose d"un convertisseur AC/DC intégré et d"une électronique embarquée. Vous fournissez une alimentation CA standard à l’unité. L"électronique interne convertit cette énergie en courant continu. Le moteur utilise ensuite une commutation électronique précise pour faire tourner le rotor. Cela élimine le besoin de balais de charbon physiques. Il supprime également le glissement et les pertes de chaleur inhérentes aux conceptions à induction AC.
La véritable magie financière se produit à chargement partiel. Les installations ont rarement besoin que leurs systèmes CVC fonctionnent à 100 % de leur capacité toute la journée. Comprendre comment la consommation électrique des ventilateurs EC évolue nécessite d'examiner les lois d'affinité de la dynamique des fluides. Plus précisément, nous examinons la loi du cube.
La puissance requise par un ventilateur varie avec le cube de sa vitesse. Si vous réduisez la vitesse du ventilateur de seulement 20 %, vous n’économisez pas 20 % d’énergie. En fait, vous avez réduit la consommation d"énergie de près de 50 %. Un moteur EC capitalise parfaitement sur cette loi. Parce qu’il manque de friction interne et de glissement, il module en douceur. Cette baisse exponentielle de la consommation électrique génère des économies quotidiennes massives pour les installations à demande variable.
Les anciens moteurs à courant alternatif semblent terribles sur les graphiques de performances. Leur efficacité culmine dans une bande très étroite près de la pleine charge. Si vous ralentissez un moteur à courant alternatif jusqu’à 50 % de sa vitesse, son efficacité électrique chute. Il gaspille un grand pourcentage de sa puissance consommée.
À l’inverse, la technologie EC présente des courbes de rendement plates. Un ventilateur à économie d'énergie alimenté par un moteur EC maintient une efficacité de 80 à 90 % sur un vaste spectre opérationnel. Qu’il fonctionne à une vitesse de 30 % ou de 90 %, il utilise l’électricité de manière très efficace.
Graphique 1 : Comparaison des courbes d’efficacité
Vitesse de fonctionnement | Efficacité standard du moteur à courant alternatif | Efficacité du moteur EC |
|---|---|---|
100 % (pleine charge) | ~85% | ~90% |
80 % de vitesse | ~70% | ~88% |
60 % de vitesse | ~55% | ~85% |
40 % de vitesse | ~40% | ~82% |
Meilleure pratique : demandez toujours les courbes de performances du fabricant avant d’acheter. Comparez les régimes opérationnels spécifiques requis par votre installation avec la plage d'efficacité éprouvée du moteur.
La modernisation des équipements des installations nécessite une justification financière solide. Vous ne pouvez pas vous fier à de vagues promesses de « meilleure efficacité ». Vous avez besoin de mathématiques concrètes. La création d"un cadre de retour sur investissement robuste vous permet de prévoir avec précision les économies réelles en dollars.
L’estimation de vos économies directes d’électricité nécessite une formule simple. Vous avez besoin de points de données fiables provenant de vos opérations actuelles. Utilisez les étapes séquentielles suivantes pour créer votre projection.
Déterminer la référence AC kW : mesurez la consommation électrique réelle de vos moteurs de ventilateur existants pendant un fonctionnement typique. Ne vous contentez pas d’utiliser la valeur nominale de la plaque signalétique.
Déterminer la valeur EC kW proposée : consultez les données du fabricant pour connaître la consommation électrique attendue de la nouvelle unité aux volumes de débit d'air correspondants.
Calculez les heures de fonctionnement annuelles : suivez exactement le nombre d'heures de fonctionnement du système par an. Un fonctionnement continu 24h/24 et 7j/7 équivaut à 8 760 heures.
Appliquer le tarif des services publics locaux : recherchez votre tarif d'électricité mixte en dollars par kilowattheure ($/kWh), y compris les frais de pointe.
La formule de base est la suivante : (KW AC de référence - kW EC proposés) × Heures de fonctionnement annuelles × Tarif des services publics locaux = Économies annuelles.
Les économies d’énergie directes ne disent qu’une partie de l’histoire. Vous devez prendre en compte les économies indirectes pour calculer les véritables réductions des coûts du cycle de vie. Les ventilateurs EC fonctionnent naturellement plus frais car ils gaspillent moins d’énergie sous forme de chaleur. Un fonctionnement plus froid réduit considérablement l’usure des roulements internes.
Moins d’usure des roulements signifie une durée de vie opérationnelle prolongée. Votre équipe de maintenance passe moins d"heures à lubrifier les pièces, à remplacer les courroies ou à remplacer les moteurs grillés. Les ventilateurs AC entraînés par courroie nécessitent des ajustements de tension constants et des remplacements de courroie. Les ventilateurs EC sont des unités à entraînement direct. Ils éliminent complètement l’entretien de la courroie. Vous réduisez la fréquence des pièces de rechange et libérez des heures de main-d’œuvre coûteuses pour d’autres besoins de l’installation.
Vous devez faire preuve de transparence lorsque vous présentez ces calculs de retour sur investissement aux parties prenantes. Notez que les rendements financiers maximaux se produisent dans les applications à service continu. Les centres de données, la réfrigération commerciale et les systèmes CVC des grands hôpitaux connaissent le retour sur investissement le plus rapide. Ces environnements comportent des charges de refroidissement variables fonctionnant 24h/24 et 7j/7.
Les applications exécutées à une vitesse de 100 % en continu permettront toujours de réaliser des économies. Cependant, comme ils n’exploitent pas la loi du cube à charge partielle, la période de récupération s’allonge. Un équipement de secours qui fonctionne rarement ne justifie peut-être pas une mise à niveau immédiate du capital. Concentrez vos efforts initiaux de modernisation sur vos contrevenants les plus lourds en charge de base.
L’exécution d’une mise à niveau nécessite de naviguer dans les réalités physiques et électriques. Le remplacement d’un ancien équipement par une technologie moderne implique rarement un simple échange individuel. Vous devez anticiper les contraintes mécaniques et les défis d’intégration des contrôles dès la phase de planification.

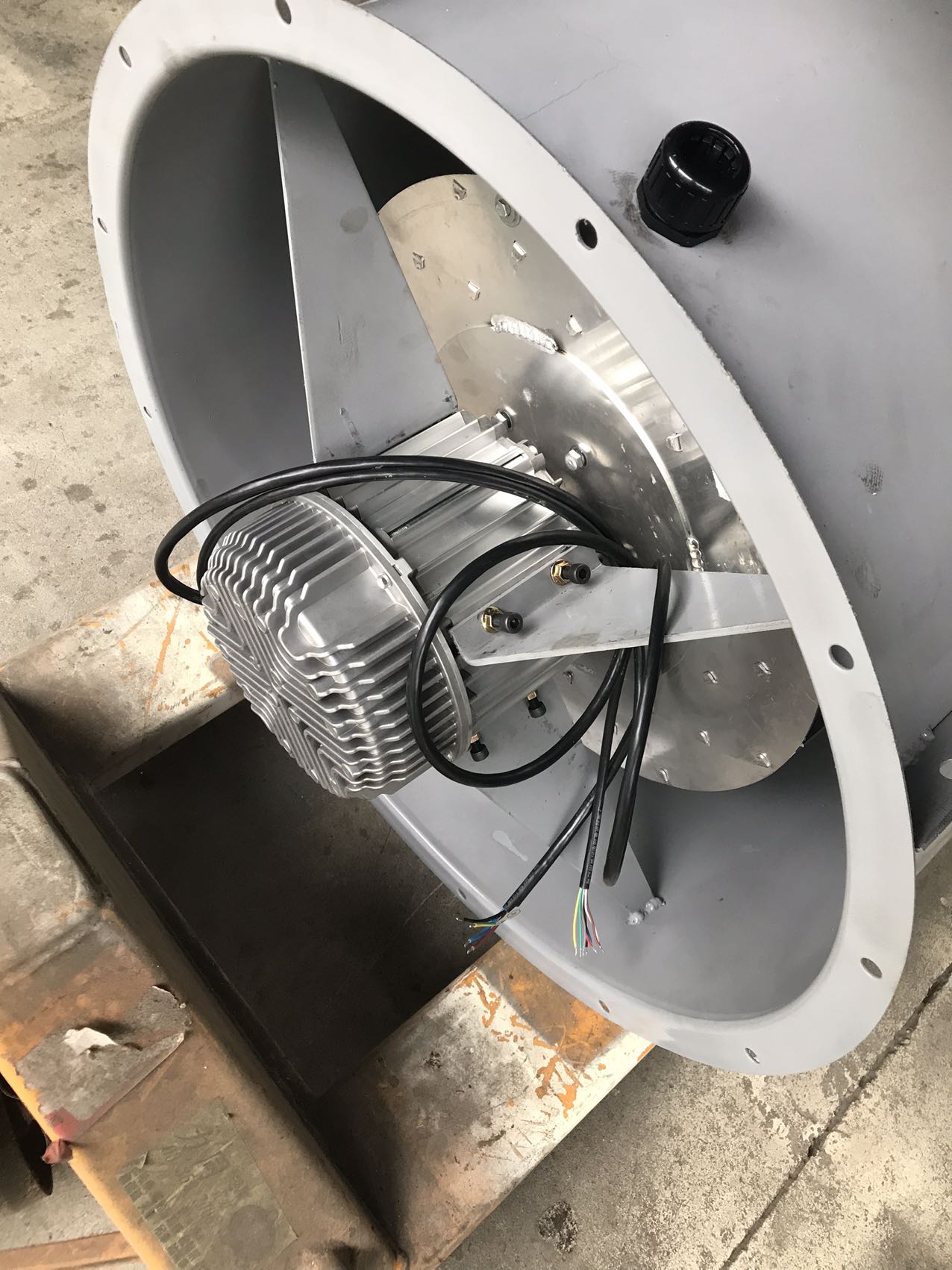

De nombreux systèmes existants utilisent des ventilateurs centrifuges massifs logés dans de grands boîtiers à volutes. Leur remplacement implique souvent l"installation de réseaux de ventilateurs à prise EC, communément appelés murs de ventilateurs. Un mur de ventilateurs utilise plusieurs ventilateurs EC plus petits fonctionnant en parallèle pour fournir le même débit d"air total.
Cette approche offre une redondance incroyable. Si un ventilateur tombe en panne, les autres accélèrent pour compenser. Cependant, vous devez soigneusement gérer les changements d’empreinte. Plusieurs petits ventilateurs modifient l’aérodynamique interne de l’unité de traitement d’air (AHU). Vous devez également évaluer le poids structurel. Un mur de ventilateurs répartit souvent le poids différemment sur le sol de la CTA qu"un seul moteur massif. Assurez-vous que le revêtement de sol existant peut supporter la répartition modifiée de la charge en toute sécurité.
Votre nouveau matériel doit communiquer avec votre système de gestion de bâtiment (BMS) existant. Ne pas cartographier cela entraîne des retards de mise en service importants. Les ventilateurs EC acceptent divers signaux de commande. Vous devez déterminer ce que produit votre BMS actuel.
Analogique 0-10 V : Une méthode de contrôle traditionnelle. La tension s'adapte directement à la vitesse du ventilateur souhaitée.
PWM (Pulse width Modulation) : signal numérique souvent utilisé dans les petites configurations commerciales.
Modbus RTU : Un protocole de communication numérique robuste. Il permet au BMS de lire le régime exact, la consommation d'énergie et les codes d'erreur directement à partir du ventilateur.
Erreur courante : ne présumez pas que votre ancien BMS analogique peut lire les codes d'erreur numériques Modbus de manière native. Vous aurez peut-être besoin de convertisseurs de signal ou d'une mise à jour du logiciel BMS pour libérer tout le potentiel de diagnostic du ventilateur.
L"électronique à semi-conducteurs présente des défis électriques uniques. Les convertisseurs AC/DC internes des moteurs EC consomment du courant sous forme d"impulsions non linéaires. Ce comportement peut réintroduire une distorsion harmonique dans le réseau électrique de votre installation.
Une distorsion harmonique élevée dégrade la qualité de l’énergie. Cela peut surchauffer les transformateurs et provoquer un dysfonctionnement des composants électroniques sensibles. Reconnaissez ce risque dès la phase de conception. Les ventilateurs de haute qualité incluent une correction du facteur de puissance active (PFC) intégrée. Si vous installez de grands réseaux, vous aurez peut-être besoin de filtres d"harmoniques passifs ou actifs au niveau du panneau de distribution. Consultez un ingénieur électricien pour vous assurer que votre rénovation maintient une qualité d’alimentation électrique impeccable.
Le marché propose de nombreux produits revendiquant une grande efficacité. La sélection du bon fabricant garantit que votre investissement fonctionne comme calculé. Vous avez besoin d’un processus d’évaluation rigoureux pour séparer le battage médiatique de la réalité technique.
N"acceptez pas les allégations d"efficacité génériques. Exigez des courbes de ventilateur spécifiques adaptées à votre installation. Chaque système de traitement de l’air fonctionne contre une pression statique spécifique. Le ventilateur doit être sélectionné pour fonctionner à son point d’efficacité maximal absolu pour vos besoins spécifiques en matière de débit d’air. Si un fournisseur ne peut pas fournir une carte de performances précise correspondant à l"impédance de vos conduits, trouvez un autre fournisseur. Un ventilateur de mauvaise taille recherchera la bonne vitesse, gaspillant de l"énergie et stressant les roulements.
Tableau 1 : Liste de contrôle pour l"évaluation des fournisseurs
Catégorie d"évaluation | Exigence minimale | Pourquoi c"est important |
|---|---|---|
Transparence des données | Courbes de ventilation spécifiques fournies | Assure un fonctionnement avec une efficacité maximale. |
Intégration | Prise en charge native de Modbus RTU / 0-10 V | Garantit une communication transparente avec le BMS. |
Acoustique | Données sur le niveau de puissance sonore à travers les régimes | Prévient les plaintes liées au bruit dans les espaces occupés. |
Soutien | Aide à la mise en service technique locale | Réduit les temps d’arrêt pendant les phases de modernisation. |
La validation conforme aux normes de l’industrie protège votre investissement. Recherchez les certifications reconnues sur la fiche technique du fabricant. La certification AMCA (Air Movement and Control Association) garantit que le ventilateur fournira les performances d"air indiquées. Pour les marchés européens, la conformité à la directive ErP est obligatoire et indique des normes strictes d"efficacité énergétique. De plus, assurez-vous que les composants électroniques portent les cotes de sécurité UL ou CSA. Ces certifications prouvent que le produit a subi des tests rigoureux en laboratoire tiers.
Les environnements CVC sont intrinsèquement hostiles à l’électronique. Vous devez prendre en compte les indices de protection contre la pénétration (IP). Si vous montez des ventilateurs à l’extérieur ou dans des tours de refroidissement humides, les normes intérieures standard échoueront rapidement. Exigez au moins les indices IP54 ou IP55 pour protéger les composants électroniques internes de la poussière et des éclaboussures d"eau. Si les ventilateurs fonctionnent à proximité d’air salin côtier ou de produits chimiques industriels, insistez sur des revêtements époxy de protection spécialisés pour les composants métalliques. Une bonne protection de l"environnement garantit que le ventilateur survivra à sa durée de vie promise.
Remédier aux inefficacités des moteurs existants offre une voie directe et hautement prévisible pour réduire les dépenses d’exploitation des installations. En tirant parti des lois d"affinité et de la conception avancée des moteurs, les installations peuvent éliminer le gaspillage d"énergie massif associé aux amortisseurs mécaniques et aux anciens systèmes VFD. Les mécanismes techniques sont éprouvés et l’impact financier qui en résulte sur les coûts de l’électricité de base est substantiel.
Rappelons que même si les dépenses d"investissement initiales (CAPEX) sont plus élevées, les économies opérationnelles à long terme favorisent de manière décisive la technologie EC dans les environnements à charge variable. La combinaison d’économies électriques directes, d’une maintenance éliminée des courroies et de cycles de vie prolongés des équipements constitue une analyse de rentabilisation convaincante en faveur de la modernisation.
Votre prochaine étape nécessite une action pratique. Nous vous recommandons de lancer immédiatement un audit énergétique spécifique au site. Identifiez vos CTA ou unités de refroidissement les plus performantes. Réalisez une mise à niveau pilote limitée sur un seul système pour valider mathématiquement vos économies projetées. Une fois le projet pilote localisé réussi, vous pouvez déployer en toute confiance un programme de mise à niveau à l’échelle de votre installation.
R : Oui, mais le montant est négligeable. L"électronique embarquée et les modules de communication consomment un courant de veille nominal. Cela varie généralement de quelques fractions de watt à quelques watts, selon le modèle. Ce petit tirage est complètement éclipsé par les économies opérationnelles massives réalisées lorsque le ventilateur fonctionne.
R : Vous devez faire preuve de scepticisme concernant les affirmations générales « jusqu"à 70 % d"économies ». Les économies réelles dépendent entièrement de deux facteurs : l"inefficacité de base de votre ancien système et le pourcentage de temps que le nouveau ventilateur passe à fonctionner à charge partielle. Calculez toujours les économies en fonction de vos cycles de service spécifiques.
R : Cela est tout à fait justifié dans les applications continues exécutant plus de 4 000 heures par an avec une demande variable. Les économies d’énergie rapides compensent rapidement le prix élevé. Toutefois, pour les équipements ou systèmes de secours fonctionnant rarement, la période de récupération prolongée peut ne pas justifier la dépense en capital immédiate.
