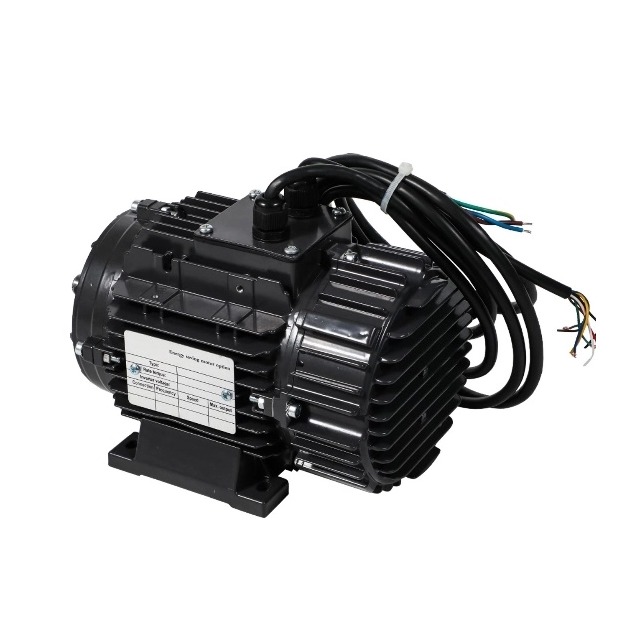

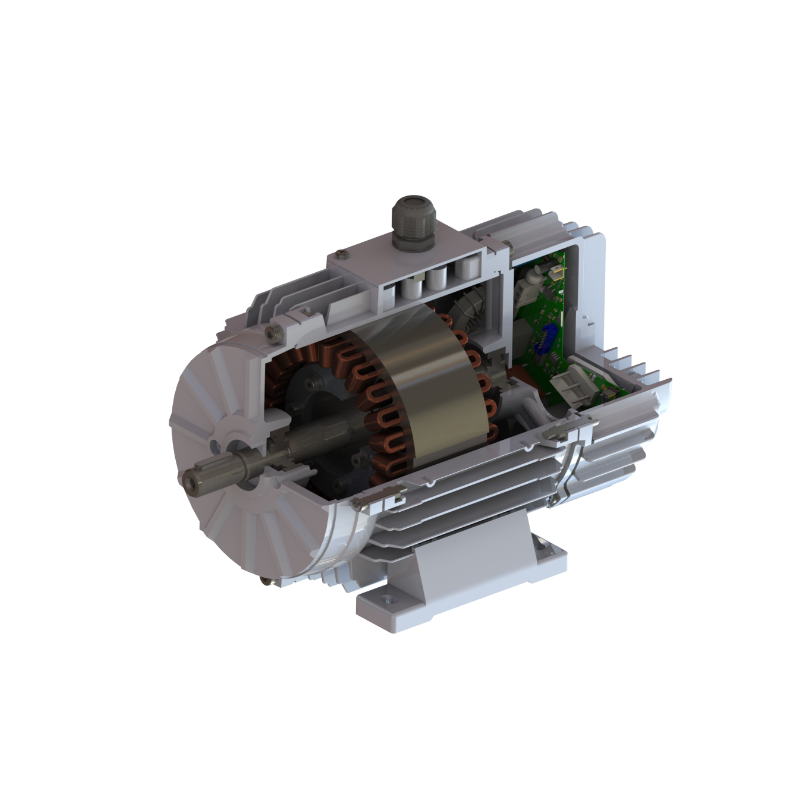

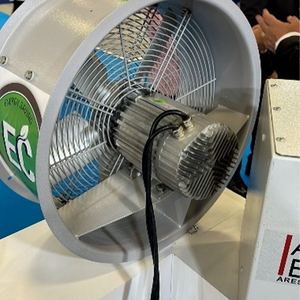

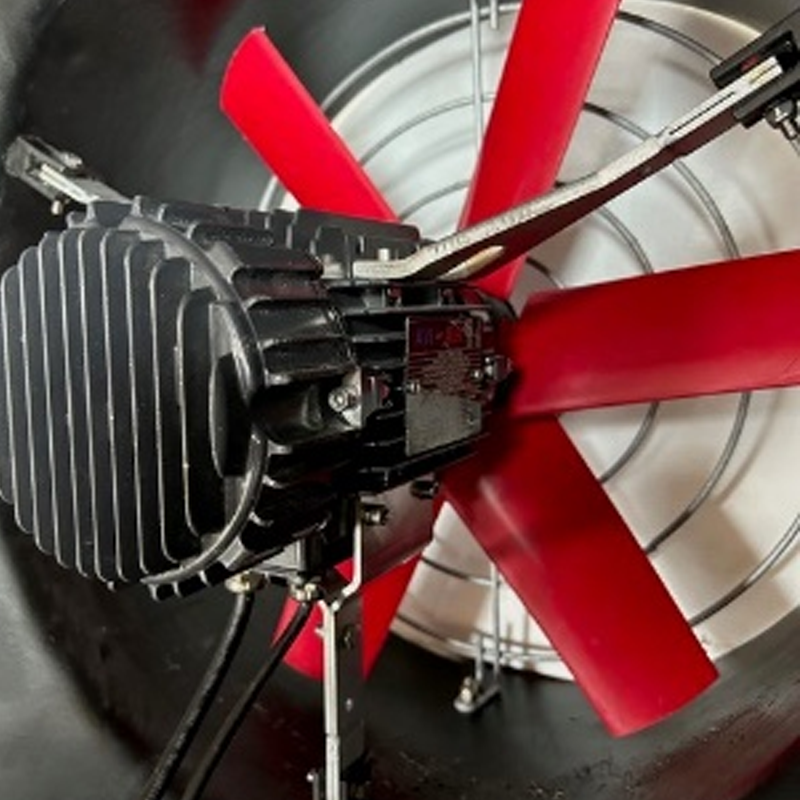

Der Hochgeschwindigkeits-EC-Motor mit Aluminiumdruckgussgehäuse ist eine robuste Lösung für Hochleistungslüftungssysteme, die einen schnellen Luftstrom mit einer langlebigen Konstruktion für industrielle Anwendungen kombiniert. Dieser Motor ist mit einem leichten Aluminiumgehäuse und einem präzisionsgewuchteten Rotor ausgestattet und sorgt für einen zuverlässigen Hochgeschwindigkeitsbetrieb in anspruchsvollen Umgebungen wie Produktionsanlagen, Tunneln und HVAC-Systemen.

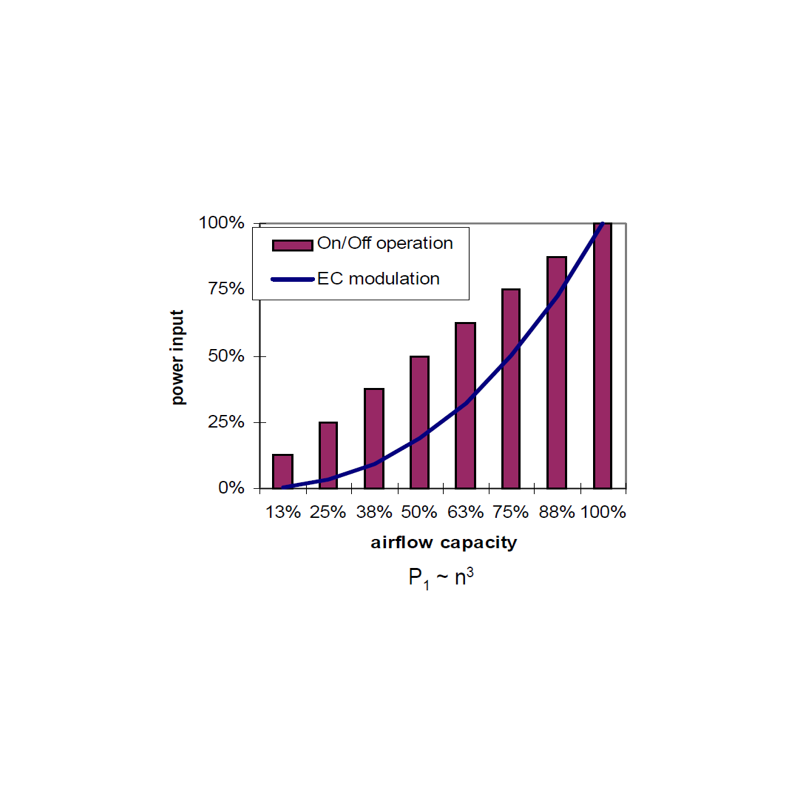

Luftstrom |
100 % Auslastung |
75 % Auslastung |
50 % Auslastung |
Wechselstrommotor |
M dB |
-2 dB |
-3 dB |
Umschaltmethode |
4 Fans an |
3 Lüfter an, 1 Lüfter aus |
2 Lüfter ein, 2 Lüfter aus |
EC-Motor |
M dB |
-10 dB |
-15 dB |
Variable Geschwindigkeitsregelung |
75 % Geschwindigkeit |
50 % Geschwindigkeit |

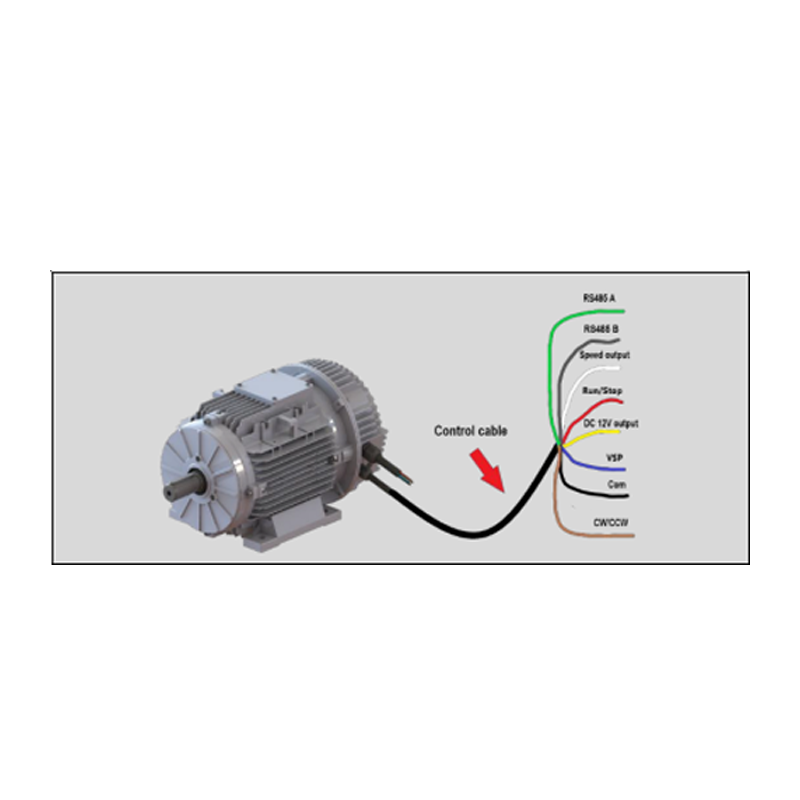

Unser EC-Motor unterstützt die Kommunikationsprotokolle Modbus, 0-10 V und PWM und ermöglicht so eine einfache Integration in Ihre vorhandenen Steuerungssysteme. Der Motor verfügt außerdem über konfigurierbare Relais, 12-VDC-/24-VDC-Ausgänge und digitale Eingänge und bietet so Flexibilität für die Erfüllung Ihrer spezifischen Anforderungen. Es entspricht den SELV-Standards und gewährleistet einen sicheren Betrieb für kritische Anwendungen.
Mit einem Leistungsbereich von 0,3 kW bis 4 kW, einem Drehmoment von 1,2 Nm bis 48 Nm und einem Drehzahlbereich von 300 U/min bis 3600 U/min ist dieser Motor für eine Vielzahl von Anwendungen geeignet. Es unterstützt sowohl den 50/60-Hz-Stromeingang als auch Spannungsoptionen wie 360–460 VAC (dreiphasig) und 200–270 VAC (einphasig). Kundenspezifische Spannungsoptionen sind auch für den einphasigen 115-VAC- und den dreiphasigen 230-VAC-Eingang verfügbar.
Der Motor ist mit den Schutzarten IP55, IP65 und IP66 erhältlich und eignet sich daher ideal für den Einsatz in EC-Lüftergruppen, der Kühlung von Elektronikschränken, Reinräumen, Wärmetauschern und HVAC-Systemen. Ganz gleich, ob Sie einen energieeffizienten Motor für ein pharmazeutisches System, ein militärisches HRAC oder ein Computerraum-Klimasystem (CRAC) benötigen, dieser Motor bietet außergewöhnliche Leistung und Zuverlässigkeit.
| Parameterwert | |
|---|---|
| Gehäusematerial | Aluminiumdruckguss |
| Montagemöglichkeiten | IEC B3, B35, B14, B35 Flansch |
| Magnettyp | NdFeB (Neodym-Eisen-Bor) |
| Effizienzklasse | IE5 |
| Kommunikationsprotokolle | Modbus, 0-10V, PWM |
| Ausgänge | 12 VDC, 24 VDC, digitale Eingänge |
| Eingangsleistungsbereich | 200–270 VAC (einphasig) / 360–460 VAC (dreiphasig) |
| Leistungsbereich | 0,3 kW bis 4 kW |
| Nenndrehmomentbereich | 1,2 Nm bis 48 Nm |
| Geschwindigkeitsbereich | 300 U/min bis 3600 U/min |
| Frequenz | 50/60Hz |
| Schutzklasse | IP55, IP65, IP66 |
| Anwendungsbereiche | EC-Lüfteranordnungen, AHU, CRAC, HVAC, Reinräume, Wärmetauscher, pharmazeutische Systeme, militärische HRAC |
Hervorragendes Wärmemanagement : Das Aluminiumgehäuse senkt die Motortemperatur im Vergleich zu Gusseisen um 15 °C und verlängert so die Lebensdauer in Umgebungen mit hoher Hitze.
Präzision der Geschwindigkeitsregelung : Die Vektorsteuerungstechnologie ermöglicht eine schnelle Beschleunigung (0–3000 U/min in 2 Sekunden) mit minimaler Drehmomentwelligkeit, ideal für Anwendungen mit dynamischer Last.
Globale Zertifizierung : UL-, CE- und CSA-zugelassen, mit RoHS-Konformität für den Einsatz in internationalen Industrieprojekten.
Kundenspezifische Lösungen : Bieten Sie Hochtemperaturbeschichtungen (bis zu 200 °C) und wasserdichte Upgrades (IP66) für spezielle Belüftungsanforderungen.
